NEC日前利用火力發電站的煤灰副產品--“粉煤灰”開發出了阻燃性聚碳酸脂樹脂。計劃2005年度將其用于臺式電腦等電子設備的機殼中。
與原來添加磷和硅作為阻燃劑相比，通過采用不必專門生產的副產品作為阻燃劑，可以削減阻燃性聚碳酸脂樹脂生產過程中的能耗。例如添加20%粉煤灰的話，生產中的能耗就可以減少約20%。該產品除減少生產能耗外，還不含有鹵素等有害阻燃劑。
粉煤灰的主要成分是Si02和Al2O3。原來被用作水泥的生產原料等。將粉煤灰與聚碳酸脂樹脂混合到一起的話，粉煤灰表面的羥基與聚碳酸脂樹脂通過氫化結合起來，不僅可提高耐熱分解性，在起火時還會促使聚碳酸脂樹脂碳化。
副產品粉煤灰
只要向聚碳酸脂樹脂添加10%以上的粉煤灰，就可以達到美國的阻燃材料標準UL規格（V-O/1.5mmt）。盡管添加粉煤灰后聚碳酸脂樹脂的流動性及強度都有所降低，但可以找到一個粉煤灰的最佳粒度與添加量，再輔以高流動性材料等添加劑的配合來解決這一課題。

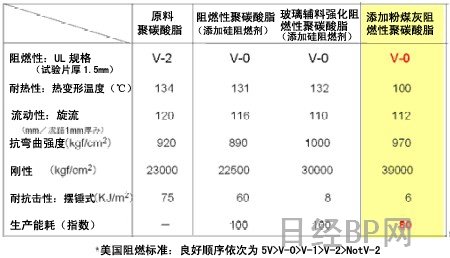

添加粉煤灰的聚碳酸脂樹脂的各項參數對比
與原來添加磷和硅作為阻燃劑相比，通過采用不必專門生產的副產品作為阻燃劑，可以削減阻燃性聚碳酸脂樹脂生產過程中的能耗。例如添加20%粉煤灰的話，生產中的能耗就可以減少約20%。該產品除減少生產能耗外，還不含有鹵素等有害阻燃劑。
粉煤灰的主要成分是Si02和Al2O3。原來被用作水泥的生產原料等。將粉煤灰與聚碳酸脂樹脂混合到一起的話，粉煤灰表面的羥基與聚碳酸脂樹脂通過氫化結合起來，不僅可提高耐熱分解性，在起火時還會促使聚碳酸脂樹脂碳化。
副產品粉煤灰
只要向聚碳酸脂樹脂添加10%以上的粉煤灰，就可以達到美國的阻燃材料標準UL規格（V-O/1.5mmt）。盡管添加粉煤灰后聚碳酸脂樹脂的流動性及強度都有所降低，但可以找到一個粉煤灰的最佳粒度與添加量，再輔以高流動性材料等添加劑的配合來解決這一課題。
添加粉煤灰的聚碳酸脂樹脂的各項參數對比
