中國粉體網(wǎng)訊 2018年公布的高嶺土相關(guān)申請專利。
1.一種濕法提高高嶺土比表面積的方法
申請人：中國高嶺土有限公司
一種濕法提高高嶺土比表面積的方法，其特征在于：將經(jīng)過加工的高嶺土半成品加水化成25%~40%的原漿，再將原漿經(jīng)過稀釋化成10%~20%的礦漿；向礦漿中快速加入濃硫酸，緩慢攪拌；加入高嶺土半成品，使礦漿的質(zhì)量濃度再次達(dá)到25%~40%，停止攪拌，靜置；將靜置后礦漿加水稀釋至濃度為15%~20%的礦漿，將礦漿進(jìn)行第一道剝片，將礦漿稀釋到10%~15%；再進(jìn)行第二道剝片，在剝片的過程中補充添加占干礦重量1%~2%的濃硫酸；壓濾脫水、烘干打包，得高嶺土產(chǎn)品。本發(fā)明通過反復(fù)調(diào)整礦漿濃度來調(diào)整礦漿的流動性，再配合加入濃硫酸，利于進(jìn)行充分反應(yīng)，再通過二道剝片，降低高嶺土粒徑，增大使高嶺土產(chǎn)品的比表面積。
2.一種提升高嶺土礦漿脫水效率的方法
申請人：中國高嶺土有限公司
其特征在于：包括下列步驟：將高嶺土原礦加水化成原漿，制得礦漿；將礦漿導(dǎo)入礦漿池中，加入氧化鈣，快速攪拌以后，使礦漿pH值上升到7.0~8.0；加入聚丙烯酰胺，緩慢攪拌，靜置；礦漿池下部具有出水口和出漿口，在礦漿池中設(shè)有一個外排水裝置，由浮球和軟管組成，軟管的一端與浮球連接，另一端與出水口連通；根據(jù)浮力公式使浮球和軟管的重量等于浮球在礦漿中的浮力；浮球能夠位于上層清液中，軟管將上層清液從出水口處排出；再加入硫酸鋁，通過出漿口排出絮凝沉淀后礦漿，壓濾得成品。本發(fā)明以添加藥劑和在礦漿池中設(shè)置外排水裝置相結(jié)合的方式，提高了高嶺土礦漿的脫水效率，使壓濾脫水時間大大縮短。
3.一種超白玻璃用原料的制備方法
申請人：中建材蚌埠玻璃工業(yè)設(shè)計研究院有限公司

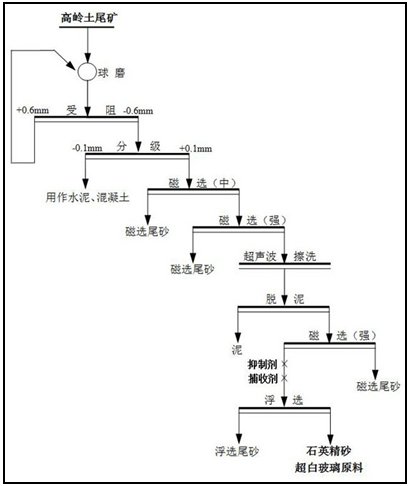

本發(fā)明涉及一種超白玻璃用原料的制備方法，其特征在于包括以下步驟：a.高嶺土尾礦經(jīng)球磨、篩分、分級，脫除泥質(zhì)膠結(jié)物，b.隨后經(jīng)多段磁選工藝，去除含鐵雜質(zhì)礦物；c.磁選后精砂經(jīng)超聲波擦洗、脫泥；d.脫泥后精砂用強磁選處理，去除脫落的鐵泥；e.強磁選后精砂經(jīng)中性正浮選，使石英砂與氧化鐵浸染型石英砂、含鐵鋁硅酸鹽礦物有效分離。本發(fā)明的有益效果：1.提高了高嶺土尾礦綜合利用價值，使石英砂產(chǎn)品附加值增加；2.制得一種超白玻璃用原料且工藝流程簡單，能耗低；3.中性浮選藥劑廢水，易處理達(dá)標(biāo)排放。
4.一種微球形濾料的制備方法
申請人：武漢霖泉環(huán)保科技有限公司
本發(fā)明涉及一種微球形濾料的制備方法，屬于污水處理使用的材料制備領(lǐng)域。高嶺土的應(yīng)用由來已久，早已被當(dāng)作填料廣泛應(yīng)用于各行業(yè)中。但是隨著經(jīng)濟和技術(shù)的進(jìn)步，高嶺土的新式應(yīng)用方法也隨即被不斷開發(fā)出來。在本發(fā)明中，高嶺土被應(yīng)用為基材，以天然高分子作為輔料，經(jīng)高溫?zé)Y(jié)之后，可以克服高嶺土燒結(jié)成型后基本無韌性的問題，同時還賦予了燒結(jié)顆粒多孔的特征，使得這種合成材料具備了在污水處理過程中作為濾料的潛力。
5.一種高嶺土增強的淀粉殼聚糖共混天然高分子膜的制備工藝方法
申請人：內(nèi)蒙古科技大學(xué)
本發(fā)明涉及一種高嶺土增強的淀粉殼聚糖共混天然高分子膜的制備工藝方法，該工藝主要包括以下步驟：淀粉溶液制備：將馬鈴薯淀粉分散于去離子水中，加熱攪拌1個小時至淀粉溶解，殼聚糖溶液制備：將一定質(zhì)量的殼聚糖粉末溶于醋酸溶液中，使殼聚糖完全溶解，混合溶液制備：將不同比例的淀粉溶液與殼聚糖溶液超聲混勻，排凈氣泡，補強劑和偶聯(lián)劑的加入：將高嶺土與不同比例的氨丙基三乙氧基硅烷混合，超聲，并與前述混合溶液超聲混勻。本發(fā)明的有益效果是：該高嶺土增強的淀粉殼聚糖共混天然高分子膜的制備工藝方法，制備工藝簡單容易實現(xiàn)；在添加氨丙基三乙氧基硅烷的情況下，高嶺土增強的淀粉殼聚糖共混天然高分子膜機械強度、柔韌性和抗水性良好。
6.以煤系高嶺土加工后產(chǎn)生的二氧化硅廢渣為原料制備高溫二氧化碳吸附劑的方法
申請人：天津大學(xué)
本發(fā)明涉及一種以煤系高嶺土加工后產(chǎn)生的二氧化硅廢渣為原料制備高溫二氧化碳吸附劑的方法；將煤系高嶺土破碎、過篩，置于馬弗爐中，升溫至650‑850℃，得到偏高嶺土；將偏高嶺土與鹽酸溶液混合，在60‑95℃攪拌處理脫除其中大部分的鋁；將經(jīng)酸處理后得到的二氧化硅用水反復(fù)洗滌，洗滌至檢測沒有氯離子為止，再經(jīng)干燥，得到二氧化硅；二氧化硅與碳酸鋰充分研磨混合，在馬弗爐中，升溫至650‑950℃，恒溫4‑8小時，得到在高溫吸附二氧化碳的吸附劑。本發(fā)明以煤系高嶺土加工后產(chǎn)生的SiO2工業(yè)廢渣為原料，SiO2物料是零成本，吸附劑制備成本低，而且有較好的CO2吸附能力，每克吸附劑吸附量可達(dá)270mg以上。
7.高嶺土基儲熱陶瓷及其制備方法
申請人：遼寧石油化工大學(xué)
本發(fā)明公開一種用于熱能存儲系統(tǒng)的高嶺土基儲熱陶瓷及其制備方法，以高嶺土為主要原料，通過添加造孔劑的方法制備多孔陶瓷預(yù)制體，多孔陶瓷預(yù)制體中組分含量重量比是：高嶺土：氫氧化鋁：外加氟化鋁：石墨為3‑7：3‑7：1：1。通過改變原料中高嶺土的添加量從而對多孔陶瓷預(yù)制體中莫來石的形貌進(jìn)行調(diào)控，以多孔陶瓷預(yù)制體為基體，將其完全置入相變材料碳酸鈉中，通過熔融浸漬法制備高嶺土基儲熱陶瓷。本發(fā)明可提高天然高嶺土的附加值，制備方法簡單。所制備的高嶺土基儲熱陶瓷具有儲熱容量大、抗折強度高、抗熱震特性好等特點。本發(fā)明能夠有效提高熱能存儲系統(tǒng)工作時的穩(wěn)定性和連續(xù)性，表現(xiàn)出較高的儲熱容量和抗熱震性能。
8.一種制備高嶺土焙燒活化回轉(zhuǎn)爐
申請人：楊松
本發(fā)明涉及環(huán)保和資源循環(huán)綜合利用技術(shù)領(lǐng)域，具體涉及一種制備高嶺土焙燒活化回轉(zhuǎn)爐。其特征是：包括分布器、驅(qū)動齒輪組件、托輥組件、焙燒活化回轉(zhuǎn)爐筒體組件、風(fēng)選器。利用高鋁球在焙燒活化回轉(zhuǎn)爐內(nèi)隨其回轉(zhuǎn)時不停滾動、相互摩擦，實現(xiàn)對停留在焙燒活化回轉(zhuǎn)爐底部循環(huán)流化床燃煤鍋爐飛灰的研磨，從而生產(chǎn)出合格的高嶺土成品顆粒。
9.一種制備高嶺土研磨烘干回轉(zhuǎn)爐
申請人：楊松
本發(fā)明涉及環(huán)保和資源循環(huán)綜合利用技術(shù)領(lǐng)域，具體涉及一種制備高嶺土研磨烘干回轉(zhuǎn)爐。其特征是：包括螺旋進(jìn)料器、熱風(fēng)套筒、研磨烘干回轉(zhuǎn)爐體、風(fēng)選套筒、螺旋出料器。有效利用循環(huán)流化床爐膛燃燒后經(jīng)過熱器、省煤器、空預(yù)器換熱再經(jīng)電袋除塵器捕集分離，由電袋除塵器凈化后排出的尾氣余熱用于導(dǎo)引劑等物料的烘干預(yù)熱，研磨烘干回轉(zhuǎn)爐體底部放置圓柱形碾輥，碾輥依靠自身的重量將物料碾碎到較小顆粒再將其研磨。
10.一種結(jié)晶器保護渣專用高嶺土及其制備方法和應(yīng)用
申請人：胡毅婧
本發(fā)明公開了一種結(jié)晶器保護渣專用高嶺土，屬于連鑄澆鋼技術(shù)領(lǐng)域，旨在有效地協(xié)調(diào)連鑄過程中保護渣潤滑鑄坯和控制傳熱的矛盾，所述的結(jié)晶器保護渣專用高嶺土包括以下重量份組分：65～66份SiO2，25～26份Al2O3，1.5～2份Fe2O3，1～2份CaO，1～2份MgO；本發(fā)明用于連鑄澆鋼時所用的結(jié)晶器保護渣的生產(chǎn)。
11.一種制備高嶺土循環(huán)流化床爐返料器
申請人：楊松
本發(fā)明涉及環(huán)保和資源循環(huán)綜合利用技術(shù)領(lǐng)域，具體涉及一種制備高嶺土循環(huán)流化床爐返料器。其特征是：包括返料器、導(dǎo)引室，通過設(shè)計在返料管出口旁的導(dǎo)引管，降低返料管出口局部的膛壓，從而降低立管的料柱高度，實現(xiàn)物料平衡和保證分離效率的目的，使循環(huán)流化床燃煤爐與焙燒活化回轉(zhuǎn)爐能夠有效結(jié)合并正常運轉(zhuǎn)。
12.一種制備高嶺土研磨烘干回轉(zhuǎn)爐使用方法
申請人：楊松
本發(fā)明涉及環(huán)保和資源循環(huán)綜合利用技術(shù)領(lǐng)域，具體涉及一種制備高嶺土研磨烘干回轉(zhuǎn)爐使用方法。其特征是：有效利用循環(huán)流化床爐膛燃燒后經(jīng)過熱器、省煤器、空預(yù)器換熱再經(jīng)電袋除塵器捕集分離，由電袋除塵器凈化后排出的尾氣余熱用于導(dǎo)引劑等物料的烘干預(yù)熱，研磨烘干回轉(zhuǎn)爐體底部放置圓柱形碾輥，碾輥依靠自身的重量將物料碾碎到較小顆粒再將其研磨，研磨烘干回轉(zhuǎn)爐體靠近出料端的內(nèi)壁上沿圓周方向均勻分布有短顎板，當(dāng)短顎板的扭轉(zhuǎn)角方向與短顎板和研磨烘干回轉(zhuǎn)爐體中軸兩者的拋物線相切，物料拋投到螺旋出料器進(jìn)口上方，較小粒度的物料受尾氣的裹挾送入風(fēng)選套筒，雜質(zhì)由螺旋出料器排出。
13.一種由高嶺土基高硅廢渣生產(chǎn)白炭黑的方法
申請人：武漢理工大學(xué)

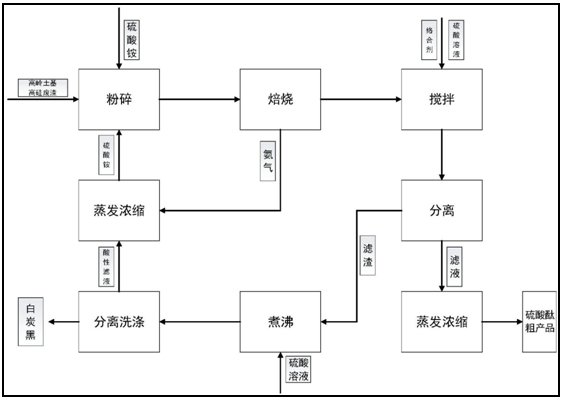

本發(fā)明涉及一種由高嶺土基高硅廢渣生產(chǎn)白炭黑的制備方法，包括以下步驟的方法：首先將高硅廢渣與助劑按一定比例混合研磨至過200目，以一定的溫度在馬弗爐中煅燒，冷卻至室溫；向煅燒后的粉料中加入一定量硫酸溶液和少量絡(luò)合劑，混合攪拌一段時間后過濾，濾液蒸發(fā)濃縮后得到硫酸鈦粗產(chǎn)品；將濾渣與一定量硫酸溶液混合煮沸一定時間后過濾，洗滌至中性，烘干即得白炭黑產(chǎn)品。本發(fā)明利用高嶺土基高硅廢渣作為硅源，實現(xiàn)變廢為寶，更具有經(jīng)濟意義和環(huán)保價值，而且工藝簡單，固定資產(chǎn)投資少、原料來源廣、生產(chǎn)成本低、無三廢排放。
14.一種改性高嶺土順丁橡膠復(fù)合材料及其制備方法
申請人：沈陽賽亞橡膠制品有限公司
本發(fā)明屬于橡膠復(fù)合材料技術(shù)領(lǐng)域，涉及一種改性高嶺土順丁橡膠復(fù)合材料及其制備方法。本發(fā)明一種改性高嶺土順丁橡膠復(fù)合材料，一種改性高嶺土順丁橡膠復(fù)合材料，由以下重量份數(shù)的原料制備而成：順丁橡膠80‑120份，改性高嶺土10‑15份，促進(jìn)劑CZ1‑3份，促進(jìn)劑D1‑3份，促進(jìn)劑DM0.5‑1.5份，促進(jìn)劑TMTD1‑3份，促進(jìn)劑EZ2‑4份，防老劑4010NA 2‑4份，防老劑D1‑3份，氧化鋅4‑6份，硬脂酸2‑4份，古馬隆樹脂3‑5份，硫磺1‑4份。本發(fā)明改性改性高嶺土順丁橡膠復(fù)合材料彈性高、耐磨性好、耐寒性好、生熱低、耐曲撓性和動態(tài)性能好等優(yōu)點；本發(fā)明制備方法取材方便，操作簡單。
15.碳化硅高嶺土陶瓷微珠制備油井防漏氣固井試塊性能測試
申請人：淄博職業(yè)學(xué)院
本發(fā)明提供一種改性碳化硅高嶺土陶瓷微珠制備油井防漏氣固井試塊測試方法，將G級油井水泥40～50 wt%、超細(xì)水泥10～15 wt%、粒徑為50～300μm改性的閉孔空心碳化硅高嶺土陶瓷微珠25～35 wt%、燒失量1.1%的粉煤灰5～7 wt%、純度99.9%、氧化鈣1.5～2 wt%、硫酸鈉0.5～1.0wt%和硅粉1～5wt%，得到混合料，以上組分的重量百分比之和為100%，混合料攪拌均勻，以0.5～0.7的水灰比調(diào)漿，再加入混合料總重量為0.2～0.5%的鋁發(fā)泡劑，制備成膨脹漿液，進(jìn)行膨脹漿液的密度、酸堿度測定、均一性試驗、密度變化率試驗和防漏氣性能測試。
16.一種高嶺土除鐵鈦選礦工藝
申請人：武漢理工大學(xué)
本發(fā)明公開了一種高嶺土除鐵鈦選礦工藝，包括如下步驟：1)將高嶺土原礦進(jìn)行搗漿分散或磨礦，并調(diào)節(jié)濃度得礦漿I；2)將所得礦漿進(jìn)行攪拌，然后調(diào)節(jié)礦漿pH值；3)在攪拌條件下，依次添加辛基異羥肟酸和塔爾油；4)調(diào)節(jié)攪拌速率進(jìn)行剪切攪拌；5)將所得礦漿置于強磁選機中進(jìn)行磁力分選；6)將經(jīng)磁力分選所得礦漿轉(zhuǎn)移至離心選礦機中進(jìn)行重力分選，得高嶺土精礦。本發(fā)明采用的分選藥劑可選擇性吸附于銳鈦礦和赤鐵礦表面，使其表面疏水化，再結(jié)合外界強烈的剪切作用，使粒子疏水化聚團，然后依次進(jìn)行磁選機分選和重力分選，可實現(xiàn)高效去除雜質(zhì)的目的，解決現(xiàn)有高嶺土除微細(xì)粒鐵鈦的難題，有助于提高精礦品質(zhì)以及資源利用率。
17.尿素插層改性高嶺土填充聚丙烯復(fù)合材料及其制備方法
申請人：廣西師范學(xué)院
本發(fā)明公開了一種尿素插層改性高嶺土填充聚丙烯復(fù)合材料，包括以下重量份數(shù)的各組分：PP樹脂60～80份，尿素插層高嶺土3～20份，阻燃劑20～40份，偶聯(lián)劑0.1～0.5份，抗氧劑0.1～0.2份。本發(fā)明還公開了一種尿素插層改性高嶺土填充聚丙烯復(fù)合材料的制備方法。本發(fā)明制備得的尿素插層改性高嶺土填充聚丙烯復(fù)合材料兼顧PP和插層高嶺土的性能優(yōu)點，具有良好的力學(xué)性能，流動性能，韌性增加，耐熱性高，阻燃效果好，工藝簡單，成本低。
18.一種改性高嶺土阻燃協(xié)效劑及其制備方法和應(yīng)用
申請人：南寧學(xué)院
本發(fā)明涉及一種改性高嶺土阻燃協(xié)效劑及其制備方法和應(yīng)用，屬于阻燃協(xié)效劑技術(shù)領(lǐng)域；該協(xié)效劑采用500～800℃煅燒活化后的純高嶺土、殼聚糖和金屬螯合物為主要原料，經(jīng)過殼聚糖的交聯(lián)處理、制備金屬鈷柱撐高嶺土，進(jìn)而制備交聯(lián)殼聚糖/金屬鈷柱撐高嶺土。本協(xié)效劑可與聚磷酸銨、季戊四醇、三聚氰胺等膨脹型阻燃劑復(fù)配成阻燃劑組合物，實驗和應(yīng)用證明利用該組合物作為阻燃劑協(xié)效劑，可有效降低聚烯烴類聚合物膨脹阻燃劑的用量，提高阻燃效果，與聚合物具有較好的相容性，保持材料較好的力學(xué)性能，該制備方法簡單，容易操作，可實現(xiàn)工業(yè)化生產(chǎn)。
19.一種高嶺土化學(xué)除鐵增白方法
申請人：福建師范大學(xué)
本發(fā)明公開一種高嶺土化學(xué)除鐵增白方法，屬于高嶺土加工領(lǐng)域。將粒徑為200‑400目的高嶺土，加水配制成礦漿濃度為10‑25％，在礦漿中加入0.005～0.01%礦漿質(zhì)量的分散劑（三聚磷酸鈉、六偏磷酸鈉和焦磷酸鈉中的一種或者多種的組合），一定量的還原劑(硫酸氫鈉甲醛、環(huán)利粉、剝色B的一種或者多種的組合)，加入堿液調(diào)礦漿的pH＝8‑10，將此混合物加熱到50‑70℃，保溫反應(yīng)在50‑80min，反應(yīng)完成后的高嶺土經(jīng)固液分離，即得除去Fe2O3的鐵雜質(zhì)高嶺土，經(jīng)105℃干燥測定除鐵后的高嶺土的白度和Fe2O3含量。本發(fā)明具有操作簡單，環(huán)境友好，除鐵增白效果好的特點。
資料來源：國家知識產(chǎn)權(quán)局
（中國粉體網(wǎng)編輯整理/黑金）
