中國粉體網訊 短切碳纖維是由碳纖維長絲經纖維短切而成，相較于碳纖維長絲可以更均勻地分散在基體材料中。短切碳纖維不僅具有超高的機械強度、較低的密度及良好的熱穩定性，而且是一種性能優異的導熱材料，是提高聚合物材料導熱性能的理想導熱填料。但是，一維材料存在嚴重的導熱各向異性，如何充分控制短切碳纖維在聚合物基體材料中呈豎直取向，從而充分利用碳纖維的軸向高導熱得到具有優異縱向熱導率的復合材料是研究的關鍵。常用的方法是通過對短切碳纖維施加外電場，使碳纖維沿豎直方向取向。但是這種方法需要較強的電場強度且工藝較為復雜，另外復合材料厚度受限于纖維的長度較難得到厚度適宜的導熱復合材料。
基于上述問題，中國科學院寧波材料技術與工程研究所表面事業部功能碳素材料團隊通過利用單軸溫度場下冰晶的定向引導作用，使得短切碳纖維沿垂直方向取向，得到了具有“微蘆葦叢”結構的碳纖維多孔泡沫，其制備流程和微觀結構如圖所示。“微蘆葦叢”結構充分利用碳纖維的軸向高導熱增強聚合物材料的導熱性能。該方法制備的復合材料的熱導率高達6.04 Wm-1K-1，并且得到的復合材料具有良好的柔順性，有望代替傳統的聚合物材料解決電子電氣設備的散熱問題。
相關工作已發表在化工領域期刊（Chem. Eng. J., 2019, 375, 121921），并獲得國家自然科學基金（51573201和U1709205）、浙江省公益技術應用研究計劃（2016C31026）和3315創新團隊等的資助。

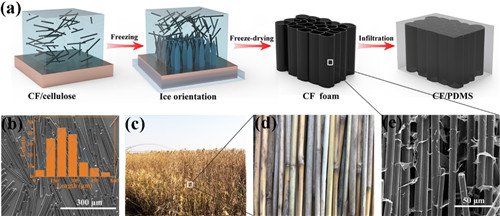

圖：(a) 復合材料制備流程示意圖，(b) CF的SEM圖及尺寸分布圖，(c-d) 蘆葦叢圖片，(e) CF foam的微觀形貌圖。
（中國粉體網編輯整理/墨玉）
注：圖片非商業用途，存在侵權告知刪除！
