中國粉體網訊 近年來，二次電池（又稱可充電電池或蓄電池）這一能實現電能與化學能轉化的新型儲能技術，在新一輪能源變革中受到廣泛關注。其中，鈉離子電池資源儲量豐富、成本低廉，然而其性能受到可用電極材料，尤其是以層狀氧化物材料為主的正極材料的限制。
鈉離子層狀氧化物具有O（Octahedral，八面體）和P（Prismatic，三棱柱）兩種構型，其中最常見的兩種結構分別為O3和P2（數字代表氧最少重復單元的堆垛層數）。
這兩種結構的層狀氧化物作為鈉離子電池的正極材料各有優勢，一般而言，O3相正極材料具有較高的容量，適用于低速電動車、大規模儲能領域；P2相正極材料具有優異的倍率性能和循環性能，在充電樁、調頻、數據中心等快充場景應用更具優勢。
研究團隊成員、中科院物理所研究員胡勇勝告訴《中國科學報》：“在實際工業化產品開發中，如果能提前設計材料構型，便能精準適配和打造最優結構的鈉離子電池化學體系，大大提高研發效率。”
2016年，中科院物理所博士戚興國創新性地引入等效半徑（即加權半徑，是將過渡金屬的半徑乘以該過渡金屬的含量）的概念來預測堆疊機構，為該課題研究首開思路。

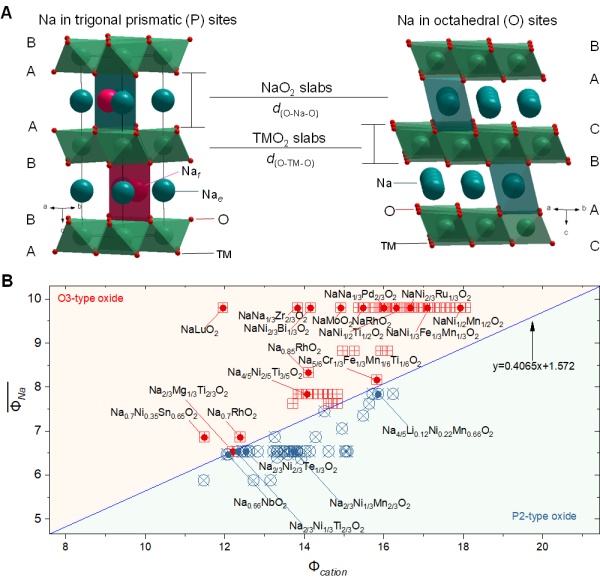

在后續研究中，胡勇勝團隊在總結不同系列層狀氧化物結構參數的過程中發現：O3和P2兩種結構材料的Na層間距（d(O-Na-O)）和M層間距（d(O-M-O)）的比值有一個臨界值1.62，比值高于1.62通常形成P2相，低于1.62易形成O3相。通過提高鈉含量可獲得O3相；反之，可獲得P2相。
基于此，胡勇勝團隊引入“陽離子勢”，來表示陽離子電子密度及其極化率程度，捕捉層狀材料的關鍵相互作用，使預測堆積結構成為可能。通過合理設計和制備具有改良性能的層狀電極材料，證明了堆疊結構決定材料的特性，為堿金屬層狀氧化物的設計提供了有效解決方案。
（中國粉體網編輯整理/Betty）
注：圖片非商業用途，存在侵權告知刪除
