中國粉體網(wǎng)訊

1.一種低成本低溫型磷酸鐵鋰的制備方法

申請人：合肥國軒高科動力能源有限公司

摘要：本發(fā)明公開了一種低成本低溫型磷酸鐵鋰的制備方法，涉及鋰離子電池正極材料技術(shù)領(lǐng)域，包括以下步驟：將化學(xué)鍍鉻廢液進(jìn)行過濾；向其中加入光化學(xué)氧化劑臭氧進(jìn)行反應(yīng)，將廢液中的次磷酸根和亞磷酸根離子氧化成正磷酸根離子；加入三價(jià)鐵鹽，調(diào)節(jié)pH為2.0～2.5h，升溫反應(yīng)；將反應(yīng)產(chǎn)物經(jīng)陳化、壓濾、洗滌、化漿處理，得磷酸鐵漿料；向磷酸鐵漿料中依次加入鋰源、碳源，混合，砂膜，噴霧干燥，得到前驅(qū)體。將前驅(qū)體在保護(hù)氣氛中進(jìn)行煅燒，即得磷酸鐵鋰材料。本發(fā)明將化學(xué)鍍鉻廢水用于磷酸鐵鋰正極材料的制備，工藝簡單，不僅減小環(huán)境壓力，且降低了磷酸鐵鋰的生產(chǎn)成本，所得的磷酸鐵鋰性能較好，具有良好的離子電導(dǎo)率、電子電導(dǎo)率和耐低溫性能。

2.一種高導(dǎo)電性磷酸鐵鋰正極材料的制備方法

申請人：安徽德亞電池有限公司

摘要：一種高導(dǎo)電性磷酸鐵鋰正極材料的制備方法，包括制備納米球型磷酸鐵鋰；將導(dǎo)電單體、氧化劑和納米球型磷酸鐵鋰混合，緩慢加入線型高分子混合，聚合反應(yīng)，在納米球型磷酸鐵鋰局部表面形成一層導(dǎo)電聚合物包覆層；制備納米球型磷酸鐵鋰；在納米球型磷酸鐵鋰晶體之間形成了一種三維結(jié)構(gòu)的導(dǎo)電層結(jié)構(gòu),進(jìn)而提高了磷酸鐵鋰的導(dǎo)電性，提高了電池的循環(huán)性效率，另外線型高分子的添加一方面作為導(dǎo)電分子的聚合骨架，另一方面為添加其他添加劑提供較低的溶劑參數(shù)，使不同的容質(zhì)分子能夠混入物料中。

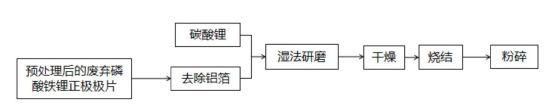

3.一種磷酸鐵鋰正極材料及其制備方法

申請人：湖北融通高科先進(jìn)材料有限公司

摘要：本發(fā)明涉及鋰離子電池正極材料制備領(lǐng)域，公開了一種磷酸鐵鋰正極材料及其制備方法。該方法包括以下步驟：(1)將預(yù)處理后的廢棄磷酸鐵鋰正極極片置于水中攪拌，去除鋁箔，然后加入碳酸鋰，混勻后進(jìn)行濕法研磨，然后進(jìn)行干燥，得到干粉；(2)將步驟(1)得到的干粉在惰性氣氛下進(jìn)行燒結(jié)，然后粉碎；其中，以所述預(yù)處理后的廢棄磷酸鐵鋰正極極片的總重量為100％計(jì)，所述碳酸鋰的用量為8.5-12.5重量％。該方法將廢棄的磷酸鐵鋰極片進(jìn)行回收處理制備磷酸鐵鋰正極材料，工序簡單、能源消耗少、生產(chǎn)成本低、節(jié)能環(huán)保。

4.一種水性磷酸鐵鋰電池的正極漿料及其制備方法

申請人：江西安馳新能源科技有限公司

摘要：本發(fā)明公開了一種水性磷酸鐵鋰電池的正極漿料及其制備方法,其中正極漿料包括正極活性材料、導(dǎo)電劑和粘結(jié)劑，所述粘結(jié)劑包括粘結(jié)劑A和粘結(jié)劑B，按重量比計(jì)，正極活性材料∶粘結(jié)劑A∶粘結(jié)劑B∶導(dǎo)電劑＝90-95∶1-3∶2-5∶2-5；所述正極活性材料為磷酸鐵鋰；所述粘結(jié)劑A的主鏈為聚乙二醇，支鏈為丙烯酸鹽；所述粘結(jié)劑B為丙烯酸和丙烯晴的共聚物。本發(fā)明能夠提高漿料穩(wěn)定性，提高極片柔韌性，解決極片開裂掉粉問題。

5.一種Ni、Cr共摻雜碳包覆磷酸鐵鋰及其制備方法、應(yīng)用

申請人：合肥國軒高科動力能源有限公司

摘要：本發(fā)明公開了一種鋼材酸洗廢液制備Ni、Cr共摻雜碳包覆磷酸鐵鋰的方法，包括如下步驟：S1、將鋼廠酸洗廢液預(yù)處理得到含有Ni、Cr的硫酸亞鐵即為物料A；S2、物料A的水溶液經(jīng)雙氧水氧化處理后，與磷酸源反應(yīng)得到無水磷酸鐵；S3、將無水磷酸鐵、鋰源、碳源、無水乙醇混合得到漿料，漿料經(jīng)球磨、干燥處理后，燒結(jié)得到Ni、Cr共摻雜碳包覆磷酸鐵鋰。本發(fā)明還公開了一種Ni、Cr共摻雜碳包覆磷酸鐵鋰及其應(yīng)用。本發(fā)明回收含有Ni、Cr等金屬離子的鋼材酸洗廢液，可以摻雜磷酸鐵鋰構(gòu)成結(jié)構(gòu)缺陷，能夠提高磷酸鐵鋰的比容量和循環(huán)穩(wěn)定性。

6.提高鋰離子電池高溫循環(huán)性能的磷酸鐵鋰材料、鋰電池正極

申請人：深圳中科瑞能實(shí)業(yè)有限公司

摘要：本發(fā)明公開了一種提高鋰離子電池高溫循環(huán)性能的磷酸鐵鋰材料、鋰電池正極，涉及鋰離子電池技術(shù)領(lǐng)域。該磷酸鐵鋰材料，按重量百分?jǐn)?shù)計(jì)，包括以下組分：96-97％LiFePO₄，0.1-1％碳納米管導(dǎo)電膠液，0.1-1％導(dǎo)電碳黑，2-3％粘合劑。本發(fā)明提供的提高鋰離子電池高溫循環(huán)性能的磷酸鐵鋰材料，制成鋰電池的正極材料，具有成本低，內(nèi)阻小、高溫循環(huán)性能好、安全質(zhì)量好、充電快、設(shè)計(jì)容量提高，可滿足高質(zhì)量性能安全需求的優(yōu)點(diǎn)。

7.一種磷酸鐵鋰正極活性材料的制備方法

申請人：佛山市德方納米科技有限公司; 深圳市德方納米科技股份有限公司

摘要：本發(fā)明提供了一種磷酸鐵鋰正極活性材料的制備方法，包括：將鐵源、磷源、鋰源與聚合物單體溶于含氧化性酸和/或非氧化性酸的溶劑，得到第一混合液；當(dāng)?shù)谝换旌弦汉�有氧化性酸時，向第一混合液中加入碳源以使溶劑自然蒸發(fā)，當(dāng)?shù)谝换旌弦翰缓�氧化性酸時，在其中加入碳源后再加入過氧化氫，以使體系中的溶劑自熱蒸發(fā)；待溶劑蒸發(fā)完畢后，得到正極活性材料前驅(qū)體；在保護(hù)氣體存在下，對所述正極活性材料前驅(qū)體進(jìn)行燒結(jié)，得到磷酸鐵鋰正極活性材料。本發(fā)明方法工藝簡單、能耗低、對設(shè)備要求低、成本低廉，適于大規(guī)模工業(yè)化生產(chǎn)和應(yīng)用，通過本發(fā)明方法制得的磷酸鐵鋰正極活性材料的形貌規(guī)整，壓實(shí)密度高，由其制備的電池具有優(yōu)良的電化學(xué)性能。

8.一種導(dǎo)電磷酸鐵鋰及其制備方法和應(yīng)用

申請人：廈門廈鎢新能源材料股份有限公司

摘要：本發(fā)明屬于鋰離子電池領(lǐng)域，涉及一種導(dǎo)電磷酸鐵鋰及其制備方法和應(yīng)用。所述導(dǎo)電磷酸鐵鋰的制備方法包括將磷酸和鋰源進(jìn)行沉降反應(yīng)，再將所得含磷酸鋰母液與鐵源、氧化劑、碳源以及任選的添加劑進(jìn)行化學(xué)腐蝕結(jié)晶反應(yīng)，所述鐵源為鐵和/或氧化鐵，之后將所得化學(xué)腐蝕結(jié)晶反應(yīng)漿料進(jìn)行磁選得到磁性顆粒和結(jié)晶母液，再將結(jié)晶母液進(jìn)行固液分離得到固體顆粒和濾液，所述固體顆粒經(jīng)干燥和燒結(jié)后得到導(dǎo)電磷酸鐵鋰。將本發(fā)明提供的方法所得導(dǎo)電磷酸鐵鋰作為鋰離子電池正極材料，能夠顯著提高鋰離子電池的首次充電效率。此外，本發(fā)明在整個過程均未產(chǎn)生多余廢水，能夠達(dá)到對環(huán)境友好的目的。

9.一種一體式高倍率磷酸鐵鋰正極材料及其制備方法和用途

申請人：合肥國軒高科動力能源有限公司

摘要：本發(fā)明提供了一種一體式高倍率磷酸鐵鋰正極材料及其制備方法和用途。一種磷酸鐵鋰正極材料，其包括平行設(shè)置的板狀集流體與集流網(wǎng)，集流體與集流網(wǎng)之間設(shè)置陣列型銀包覆的磷酸鐵鋰料區(qū)。本發(fā)明的磷酸鐵鋰正極材料在制備時，先將集流體進(jìn)行預(yù)處理，然后將鐵源、磷源、鋰源等均勻分散，置于水熱反應(yīng)釜中，進(jìn)行水熱反應(yīng)獲得陣列型前驅(qū)體，之后再進(jìn)行浸漬反應(yīng)，于磷酸鐵鋰表面包覆銀金屬。雙集流體的一體式結(jié)構(gòu)，使得正極的導(dǎo)電性大大提高，陣列型結(jié)構(gòu)不僅縮短了鋰離子擴(kuò)散路徑，同時提高了正極的吸液、保液能力，實(shí)現(xiàn)良好的倍率和循環(huán)性能。

10.一種磷酸鐵鋰正極材料的制備方法

申請人：北京泰豐先行新能源科技有限公司; 北大先行科技產(chǎn)業(yè)有限公司

摘要：本發(fā)明公開一種磷酸鐵鋰正極材料的制備方法，其步驟包括：將鐵磷復(fù)合物、鋰源、碳源，按照摩爾比Li：Fe＝1～1.1，F(xiàn)e：P＝0.9～1.0混合，得到混合物；將該混合物進(jìn)行預(yù)燒結(jié)，得到磷酸鐵鋰/碳復(fù)合物前驅(qū)體；將磷酸鐵鋰/碳復(fù)合前驅(qū)體研磨成亞微米顆粒，再在保護(hù)性氣氛下高溫?zé)�結(jié)，得到粉體狀磷酸鐵鋰正極材料。本方法可以低成本制備高性能的磷酸鐵鋰正極材料。

11.一種制備磷酸鐵鋰的方法

申請人：青島新通道合成技術(shù)有限公司

摘要：本發(fā)明公開了一種制備磷酸鐵鋰的方法，屬于離子電池電極材料技術(shù)領(lǐng)域，其通過采用管式反應(yīng)器進(jìn)行連續(xù)反應(yīng)，不僅可以保證產(chǎn)品質(zhì)量均一穩(wěn)定，而且可以達(dá)到很高的反應(yīng)溫度，耐受比較高的壓力，采用密閉反應(yīng)體系不僅避免了低沸點(diǎn)物料的損失，還保證了各組分配比均一穩(wěn)定；通過加入納米微粒控制磷酸鐵鋰的結(jié)晶性能，并且通過加入穩(wěn)定劑避免二價(jià)鐵的氧化，同時得到更規(guī)整的產(chǎn)品晶型，配合陣列超聲波的使用，使得產(chǎn)品形成規(guī)整納米晶型，從而表現(xiàn)出良好的性能。

12.磷酸鐵鋰電池正極漿料及其制備方法

申請人：貴州安達(dá)科技能源股份有限公司

摘要：本發(fā)明涉及磷酸鐵鋰電池制造技術(shù)領(lǐng)域，公開了一種磷酸鐵鋰電池正極漿料及其制備方法。該方法包括以下步驟：(1)將粘結(jié)劑與分散劑混合；(2)將導(dǎo)電劑加入步驟(1)所得混合物料中溶解；(3)分多批次向步驟(2)所得混合物料中加入磷酸鐵鋰，每批次磷酸鐵鋰的加入時間間隔控制在3-5分鐘，待全部磷酸鐵鋰加料完成后攪拌混合；(4)過濾步驟(3)中所得漿料。采用該方法制備磷酸鐵鋰電池正極漿料能夠在短時間內(nèi)將漿料中的各組份分散均勻，使得制得的磷酸鐵鋰電池正極漿料的固含量更高，粘結(jié)穩(wěn)定性和一致性更好。

13.一種爆炸-自蔓燃法聯(lián)用復(fù)合離子摻雜的磷酸鐵鋰材料的制備方法

申請人：廣東石油化工學(xué)院

摘要：本發(fā)明公開了一種爆炸-自蔓燃法聯(lián)用復(fù)合離子摻雜的磷酸鐵鋰材料的制備方法，包括以下步驟：S1、前驅(qū)體混合溶液配制：將可溶性鋰源、九水硝酸鐵、可溶性磷源、可溶性氟化物進(jìn)行混合，得到混合均勻的前驅(qū)體粉末；S2、爆炸-自蔓燃處理：將氧化鐵粉末、釩金屬粉末、鋁金屬粉末、前驅(qū)體粉末進(jìn)行混合均勻得到混合粉末，加入C₃H₆O₆N₆.粉末、PAN粉末，充分混合后在爆炸容器中進(jìn)行引爆處理，進(jìn)而引發(fā)體系的自蔓燃反應(yīng)；S3、球磨處理：球磨處理：收集步驟S2的爆炸-自蔓燃處理產(chǎn)物高速球磨，分離磨球，即可得到最終的產(chǎn)品。本發(fā)明的制備方法具有反應(yīng)速度快、活性成分含量高、電導(dǎo)率高和工藝簡單的特點(diǎn)。

14.磷酸鐵鋰電池正極漿料及其制備方法

申請人：銀隆新能源股份有限公司

摘要：本發(fā)明提供了一種磷酸鐵鋰電池正極漿料及其制備方法。該制備方法包括：將粘結(jié)劑PVDF制備成PVDF膠液；向全部PVDF膠液中加入導(dǎo)電劑預(yù)混≤30min，得到第一預(yù)混料或者向部分PVDF膠液中加入導(dǎo)電劑預(yù)混≤30min，得到第二預(yù)混料；向第一預(yù)混料中加入磷酸鐵鋰?yán)^續(xù)混合，或第二預(yù)混料中加入磷酸鐵鋰?yán)^續(xù)混合得到混合漿料；向混合漿料中加入剩余PVDF膠液進(jìn)行再次混合，得到磷酸鐵鋰正極漿料。上述合漿過程中磷酸鐵鋰始終處于富含溶劑的環(huán)境中，能對溶劑進(jìn)行充分的吸收，合漿完成后，基本不會對溶劑進(jìn)一步吸收，因而漿料的固含量高，相對粘度變化較小且穩(wěn)定性好。

15.一種改性磷酸鐵鋰材料及其制備方法

申請人：合肥國軒高科動力能源有限公司

摘要：本發(fā)明公開了一種改性磷酸鐵鋰材料，其是由HKUST-1材料對磷酸鐵鋰進(jìn)行摻雜得到；所述HKUST-1材料為以均苯三甲酸作為有機(jī)配體，以乙酸作為輔助配體，以Cu²⁺作為金屬中心離子的金屬-有機(jī)框架材料。本發(fā)明還公開了改性磷酸鐵鋰材料的制備方法。本發(fā)明制備的改性磷酸鐵鋰材料可以顯著提高電池的低溫循環(huán)性能。

16.一種片狀的磷酸鐵鋰電極材料的制備方法

申請人：南京理工大學(xué)

摘要：本發(fā)明公開了一種片狀的磷酸鐵鋰電極材料制備方法。該方法具體步驟為：以七水合硫酸亞鐵、磷酸、一水合氫氧化鋰為鐵源，磷源和鋰源，再為以少量抗壞血酸為還原劑，然后以乙二醇作為一種液體表面活性劑，控制乙二醇的用量，溶劑熱法首先合成LiFePO₄前驅(qū)體；離心洗滌，干燥過夜；得到的前驅(qū)體在管式爐中燒結(jié)得到磷酸鐵鋰。本發(fā)明的工藝過程簡單，原料來源廣泛，控制形貌效果明顯，有利于大規(guī)模工業(yè)生產(chǎn)；制備的鋰離子電池正極材料具有良好的的倍率充放電性能和優(yōu)異的循環(huán)使用壽命，且材料的容量較高。

17.一種磷酸鐵鋰的制備方法

申請人：湖南長遠(yuǎn)鋰科股份有限公司; 金馳能源材料有限公司

摘要：本發(fā)明屬于鋰離子電池材料技術(shù)領(lǐng)域，具體提出了一種磷酸鐵鋰的制備方法。該方法以富鋰廢液為鋰源，只需檢測確定富鋰廢液中的鋰含量，通過補(bǔ)充相應(yīng)的鐵源和碳源等，便可合成得到磷酸鐵鋰材料。該方法無需經(jīng)過多次提純、濃縮、過濾和加熱等，且只需進(jìn)行一次燒結(jié)和一次粉碎。該方法生產(chǎn)工藝簡單，制備得到的磷酸鐵鋰材料綜合性能良好，且生產(chǎn)成本低、對環(huán)境友好。

18.磷酸鐵鋰材料及其制備方法

申請人：東莞東陽光科研發(fā)有限公司

摘要：本發(fā)明提供了一種磷酸鐵鋰材料的制備方法，包括：將磷酸鐵、鋰源、包覆碳源和摻雜離子源混合，形成混合漿料，其中，所述包覆碳源為PEG或可溶性淀粉、PVA、檸檬酸的組合，所述摻雜離子為鈦離子和釩離子的組合；將上述混合漿料進(jìn)行噴霧干燥，獲得前驅(qū)體；將上述前驅(qū)體燒結(jié)，得到磷酸鐵鋰材料。本發(fā)明提供的制備方法中，一方面通過特定的金屬離子混合摻雜，提高磷酸鐵鋰材料的鋰離子遷移速度；另一方面通過組合的包覆碳源提高磷酸鐵鋰材料的導(dǎo)電性，同時使制備的磷酸鐵鋰材料具有空心結(jié)構(gòu)，提高其倍率性能。

19.一種磷酸鐵及磷酸鐵鋰的制備方法

申請人：湖南雅城新材料有限公司

摘要：本發(fā)明公開了一種磷酸鐵及磷酸鐵鋰的制備方法，包括以下步驟：S1、配制鐵源和磷源，將鐵源分成兩個部分F1和F2，將磷源分成兩個部分P1和P2；S2、將磷源P1加入到鐵源F1中，升溫至90～100℃，保溫至物料轉(zhuǎn)白；S3、將鐵源F2與磷源P2混合，并加入硫酸，得混合液；S4、將步驟S3所得混合液加入至步驟S2處理后的物料中，90～100℃下反應(yīng)1～3h，反應(yīng)后產(chǎn)物經(jīng)洗滌煅燒后，得所述磷酸鐵。本發(fā)明方案通過對磷酸鐵制備工藝過程中加料方式的改變使得最終合成的磷酸鐵形貌呈由小片狀一次粒子團(tuán)聚形成的球形的二次粒子，該磷酸鐵的團(tuán)聚密實(shí)度高，利用其制得的磷酸鐵鋰具有較高的壓實(shí)密度及較好的電性能。

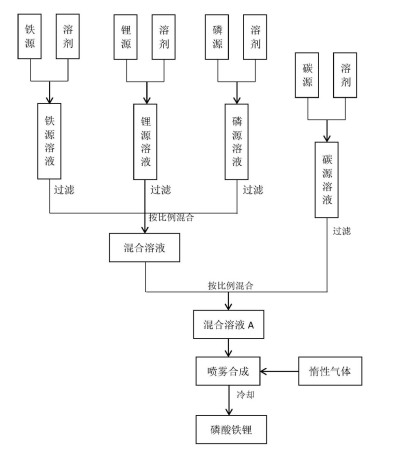

20.一種鋰離子電池磷酸鐵鋰正極材料的制備方法

申請人：艾姆新能源（江蘇）有限公司

摘要：本發(fā)明提供一種鋰離子電池磷酸鐵鋰正極材料的制備方法，具體按以下步驟制備：1）將可溶性鐵源、鋰源、磷源、碳源分別溶解于溶劑，并對溶液進(jìn)行精密過濾，分別得到鐵源溶液、鋰源溶液、磷源溶液和碳源溶液；2）將步驟1）得到的溶液按Li⁺：Fe³⁺：PO₄^3-之間的摩爾比為1～1.05:0.95～1:1的比例混合并添加一定的碳源溶液，碳源和LiFePO4之間的摩爾比為0.5～4:1，使最終磷酸鐵鋰產(chǎn)品中的碳含量控制在1％～10％的范圍，得到混合溶液A；3）將混合溶液A在一定溫度條件和惰性氣體氣氛下噴霧合成，得到碳包覆的磷酸鐵鋰正極材料。本發(fā)明的制備方法簡單，生產(chǎn)過程連續(xù)可控，原料在惰性氣氛下生成的磷酸鐵鋰材料純度高，結(jié)晶度好，形貌均勻，電化學(xué)性能優(yōu)異。

21.一種磷酸鐵鋰材料、及其制備方法和用途

申請人：深圳市貝特瑞納米科技有限公司

摘要：本發(fā)明涉及一種磷酸鐵鋰材料、及其制備方法和用途，所述制備方法包括如下步驟：(1)將鋰源、鐵源、磷源、模板劑和螯合劑分散于水中，制得原料混合溶液，所述模板劑在水中能產(chǎn)生氣泡；(2)將所述原料混合溶液在預(yù)定壓力下進(jìn)行水熱反應(yīng)，得到預(yù)產(chǎn)物。本發(fā)明在原料混合溶液中加入模板劑和螯合劑，所述模板劑在水中能夠產(chǎn)生氣泡，形成液泡膜，進(jìn)而促使原料混合溶液中的磷酸鐵鋰晶體沿著液泡膜之間的間隙定向生長，制得形似三維花狀結(jié)構(gòu)的產(chǎn)物，所述螯合劑可以在預(yù)定壓力下使液泡膜穩(wěn)定存在于反應(yīng)體系中，通過調(diào)節(jié)體系壓力來控制液泡膜的大小，進(jìn)而可以穩(wěn)定控制磷酸鐵鋰的孔徑及形貌。

22.一種高安全性、高溫長壽命的水系磷酸鐵鋰電池的制備方法

申請人：天能帥福得能源股份有限公司

摘要：本發(fā)明公開了一種高安全性、高溫長壽命的水系磷酸鐵鋰電池的制備方法，屬于鋰離子電池技術(shù)領(lǐng)域。一種高安全性、高溫長壽命的水系磷酸鐵鋰電池的制備方法，分別制備正負(fù)極片和石墨烯導(dǎo)電漿料，將石墨烯導(dǎo)電漿料涂于正負(fù)極片表面，并和含有粘性層的微孔膜共同按照疊片方式制成電芯，經(jīng)熱壓、焊接、貼膠、鋁塑膜封裝、烘烤、注液、陳化、化成和二封處理后，分容組裝得12Ah的水系磷酸鐵鋰電池，可以使得制得的水系磷酸鐵鋰電池具有安全系數(shù)高、極化小、保液能力強(qiáng)和高溫循環(huán)容量衰減慢的優(yōu)點(diǎn)。

23.一種倍率型磷酸鐵鋰的制備方法

申請人：合肥國軒電池材料有限公司

摘要：本發(fā)明公開了一種倍率型磷酸鐵鋰的制備方法，將碳源、磷鐵源加入去離子水中混合反應(yīng)，得到漿料A；向所述漿料A中加入鋰源和添加劑，同時采用機(jī)械攪拌和自循環(huán)系統(tǒng)共同運(yùn)行3-5h形成漿料B；將所述漿料B通過砂磨系統(tǒng)研磨至納米尺寸的漿料C；通過動態(tài)干燥去除所述漿料C的水分，得到物料D；將所述物料D在保護(hù)氣氛中采用六段燒結(jié)進(jìn)行晶化反應(yīng)得到燒結(jié)料；將所述燒結(jié)料粉碎制得所述倍率型磷酸鐵鋰。該制備方法可制備一種倍率型磷酸鐵鋰，且該制備方法自動化程度高，能夠與能量型磷酸鐵鋰設(shè)備兼容，無需設(shè)備改造，非常適合大規(guī)模產(chǎn)業(yè)化。

24.一種摻雜鈦的磷酸鐵鋰的制備方法

申請人：蔣央芳

摘要：本發(fā)明公開了一種摻雜鈦的磷酸鐵鋰的制備方法。將四氯化鈦通入到磷酸溶液中，然后將反應(yīng)漿料放入到密封反應(yīng)釜，減壓蒸發(fā)至水完全蒸干；將蒸發(fā)干后的粉末倒出后，經(jīng)過氣流粉碎混合碳酸鋰，經(jīng)過混料、漿化、磨細(xì)、噴霧和煅燒，得到一次煅燒料；將一次煅燒料加入聚乙二醇溶液，攪拌漿化得到漿化料，然后將硫酸亞鐵溶液、磷酸溶液、氨水溶液一起加入到漿化料中，將反應(yīng)料經(jīng)過過濾洗滌烘干得到鐵鈦混合料；將鐵鈦混合料與碳酸鋰、碳源混合后漿化，然后經(jīng)過磨細(xì)、噴霧和煅燒，得到的物料經(jīng)過氣流粉碎、篩分、除鐵后，得到摻雜鈦的磷酸鐵鋰。本發(fā)明可以得到鈦摻雜均勻的磷酸鐵鋰，放電電壓平臺高，壓實(shí)密度高，能量密度高。

25.紅土鎳礦一步酸浸并聯(lián)產(chǎn)磷酸鐵鋰正極活性材料的方法

申請人：中南大學(xué)

摘要：本發(fā)明屬于紅土鎳礦冶煉以及電化學(xué)應(yīng)用領(lǐng)域，具體提供了一種紅土鎳礦一步酸浸并聯(lián)產(chǎn)磷酸鐵鋰正極材料的方法：將紅土鎳礦與一定溶度磷酸溶液混合后注入密閉反應(yīng)器，在溫度110～150℃和壓力0.2～0.5MPa條件下進(jìn)行浸出，浸出結(jié)束后通過固液分離即可得到磷酸鐵前驅(qū)體產(chǎn)品，進(jìn)一步進(jìn)行配鋰焙燒，即可得到磷酸鐵鋰正極材料。本方法可實(shí)現(xiàn)紅土鎳礦中的鐵與鎳鈷的選擇性分離，不僅如此，還能夠在浸出過程中實(shí)現(xiàn)鐵、鋁、錳同步共沉淀并獲得金屬離子摻雜的磷酸鐵，改善制得的材料的電池性能。

26.一種超高倍率磷酸鐵鋰電池及其制備方法

申請人：洛陽超特電源科技有限公司

摘要：本發(fā)明屬于鋰離子電池技術(shù)領(lǐng)域，具體涉及一種超高倍率磷酸鐵鋰電池及其制備方法。本發(fā)明的超高倍率磷酸鐵鋰電池包括至少兩個并聯(lián)和/或串聯(lián)的單體電芯，所述單體電芯為全極耳卷繞式電芯，所述單體電芯的正極活性物質(zhì)為納米磷酸鐵鋰，負(fù)極活性物質(zhì)為中間相石墨和軟碳包覆石墨，中間相石墨和軟碳包覆石墨的質(zhì)量比為(2.5～3.5)～(6.5～7.5)。本發(fā)明的磷酸鐵鋰電池在保證安全穩(wěn)定的前提下，具有85Wh/Kg以上的能量密度，并且能夠在安全工況下以10～40C的超高放電倍率持續(xù)放電，以40～70C超高放電倍率脈沖循環(huán)放電。

27.磷酸鐵鋰及其制備方法

申請人：曲靖市德方納米科技有限公司

摘要：本發(fā)明屬于電池材料的合成技術(shù)領(lǐng)域，具體涉及一種磷酸鐵鋰及其制備方法。本發(fā)明通過將含磷酸根離子的溶液與鐵源和氧化劑進(jìn)行反應(yīng)得到可溶性的非晶態(tài)磷酸鐵，再經(jīng)液相法合成得到磷酸鐵鋰。本發(fā)明磷酸鐵鋰的制備方法能耗低、生產(chǎn)成本低、步驟簡單，所得磷酸鐵鋰具有壓實(shí)密度高、電化學(xué)性能好的優(yōu)點(diǎn)。

28.改性磷酸鐵鋰材料及其制備方法和應(yīng)用

申請人：蜂巢能源科技有限公司

摘要：本發(fā)明公開了一種改性磷酸鐵鋰材料及其制備方法和應(yīng)用，該方法包括：將碳包覆磷酸鐵鋰材料、導(dǎo)電聚合物、第一溶劑、引發(fā)劑混合，并經(jīng)超聲和回流得到反應(yīng)液，所得的反應(yīng)液經(jīng)固液分離、洗滌、干燥處理后得到改性磷酸鐵鋰材料。該方法制備的改性磷酸鐵鋰材料可提升碾壓后極片與電解液的浸潤性，縮短吸液時間。

29.一種改性磷酸鐵鋰正極材料及其制備方法

申請人：長沙而道新能源科技有限公司

摘要：本發(fā)明提供了一種改性磷酸鐵鋰正極材料及其制備方法，先以硝酸鋰、磷酸二氫銨、硝酸鐵、三氧化二釔、五氧化二鉭為原料制成摻雜磷酸鐵鋰，然后將摻雜磷酸鐵鋰與石墨烯包覆納米錫粒子復(fù)合造粒制成摻雜磷酸鐵鋰復(fù)合體，最后在摻雜磷酸鐵鋰復(fù)合體表面包覆硅鋁層，得到一種改性磷酸鐵鋰正極材料，電阻率低、大大改善了充放電性能，并有較高的低溫效率。

30.一種高壓實(shí)磷酸鐵鋰的制備方法

申請人：東莞東陽光科研發(fā)有限公司

摘要：本發(fā)明提供了一種高壓實(shí)磷酸鐵鋰的制備方法，將磷酸鐵原料、鋰源和碳源加入水中進(jìn)行研磨形成混合漿料，將所述混合漿料依次進(jìn)行噴霧干燥、燒結(jié)、氣流粉碎，得到磷酸鐵鋰；所述研磨過程包括：將上述原料加水，進(jìn)行球磨，球磨至粒度D50為1.2-1.35微米，形成一次漿料，然后將一次漿料質(zhì)量的30％-40％移除攪拌待用，將剩余的一次漿料進(jìn)行砂磨，砂磨至粒度D50為0.45-0.55微米，形成二次漿料，將二次漿料與所述移除攪拌待用的一次漿料混合，得到混合漿料。所述制備方法無需進(jìn)行高溫?zé)�結(jié)，就能達(dá)到大小粒度搭配的效果，避免了高溫?zé)�結(jié)引起磁性物質(zhì)的產(chǎn)生，同時實(shí)現(xiàn)了高壓實(shí)、高容量。

31.一種包覆碳鋁的磷酸鐵鋰正極材料的制備方法

申請人：余姚市鑫和電池材料有限公司

摘要：本發(fā)明涉及電極材料領(lǐng)域，尤其涉及一種包覆碳鋁的磷酸鐵鋰正極材料的制備方法。所述方法包括：將鋰源、鐵源和磷源混合加入至分散劑中，進(jìn)行一次濕法球磨后得到漿料，所得漿料干燥并煅燒后得到磷酸鐵鋰半成品；將磷酸鐵鋰半成品與鋁粉和碳纖維混合，再置于分散劑中進(jìn)行二次濕法球磨，所得到混合漿進(jìn)行預(yù)干燥后得到預(yù)干粉料，預(yù)干粉料置于氬氣氣氛中吹掃干燥，得到干燥粉料；干燥粉料繼續(xù)在氫氣和氬氣的混合氣氛中吹掃升溫，并恒溫一段時間后得到前驅(qū)體；前驅(qū)體繼續(xù)在碳源氣體和氫氣的混合氣氛中進(jìn)行恒溫吹掃，隨后在氬氣氣氛中冷卻得到包覆碳鋁的磷酸鐵鋰正極材料。本發(fā)明整體制備方法簡潔高效，所制得的正極材料具有更優(yōu)的克容量和循環(huán)性能。

32.一種納米磷酸鐵鋰及其制備方法

申請人：廣東邦普循環(huán)科技有限公司; 湖南邦普循環(huán)科技有限公司; 湖南邦普汽車循環(huán)有限公司

摘要：本發(fā)明屬于材料化學(xué)領(lǐng)域，公開了一種納米磷酸鐵的制備方法，包括以下步驟：(1)將三價(jià)鐵鹽和磷酸鹽加入水中，得到溶液A；(2)向溶液A中加入表面活性劑，得到溶液B；(3)將溶液B攪拌、超聲后置于微波消解儀中進(jìn)行微波水熱反應(yīng)，得到固體C；(4)將固體C干燥，煅燒，即得納米磷酸鐵。本發(fā)明采用微波水熱法，具有加熱速度快，加熱均勻，無溫度梯度等優(yōu)點(diǎn)，常規(guī)水熱反應(yīng)需要2-8h，而微波水熱僅需3-15分鐘，極大縮減了樣品的制備時間。本發(fā)明制備的磷酸鐵為納米級別，粒徑為20-30nm，粒度均勻，無團(tuán)聚現(xiàn)象，振實(shí)密度高，可作為電池級磷酸鐵鋰的前驅(qū)體，且具有制備過程簡單、生產(chǎn)效率高、產(chǎn)品純度高，分散性能好。

33.一種高壓實(shí)、低電阻磷酸鐵鋰及其制備方法

申請人：合肥國軒高科動力能源有限公司

摘要：本發(fā)明公開了一種高壓實(shí)、低電阻磷酸鐵鋰及其制備方法，將磷酸鐵、碳源、鋰源混合后經(jīng)過粗磨、細(xì)磨得到納米級漿料，漿料經(jīng)噴霧干燥后得到干燥料，在惰性氣氛下煅燒得到一次燒結(jié)料，與PVDF混合，再在惰性氣氛下煅燒得到二次燒結(jié)料，將二次燒結(jié)料進(jìn)行氣流粉碎后除磁，即得。本發(fā)明制備方法簡單，成本低，且制備的磷酸鐵鋰壓實(shí)密度高、電阻率低，為電芯的加工性能、尤其是能量密度提升，倍充放方面提供了有力支撐。

34.一種長循環(huán)壽命磷酸鐵鋰電池及其制備方法

申請人：湖北億緯動力有限公司

摘要：本發(fā)明涉及一種長循環(huán)壽命磷酸鐵鋰電池及其制備方法。所述方法包括如下步驟：(1)將磷酸鐵鋰、正極導(dǎo)電劑、正極粘結(jié)劑和正極溶劑混合制成正極漿料，將所述正極漿料涂布于正極集流體表面，得到正極極片，所述正極導(dǎo)電劑為導(dǎo)電炭黑SP和碳納米管的混合物，所述磷酸鐵鋰的粒徑分布D50為0.55～1.95μm；(2)將石墨、負(fù)極導(dǎo)電劑、負(fù)極粘結(jié)劑、分散劑和負(fù)極溶劑混合制成負(fù)極漿料，將所述負(fù)極漿料涂布于負(fù)極集流體表面，得到負(fù)極極片，所述石墨的粒徑D50為9～16μm；(3)將所述正極極片、負(fù)極極片、隔膜和電解液組裝成長循環(huán)壽命磷酸鐵鋰電池。本發(fā)明所述磷酸鐵鋰電池具有較長的循環(huán)壽命和優(yōu)異的電化學(xué)性能。

35.一種微波合成磷酸鐵鋰材料的方法

申請人：中國科學(xué)院深圳先進(jìn)技術(shù)研究院

摘要：本發(fā)明涉及一種微波合成磷酸鐵鋰材料，具體公開了一種利用廢舊電池微波合成磷酸鐵鋰材料的方法，具體步驟如下：(1)選取廢舊的磷酸鐵鋰電池，對其進(jìn)行放電處理后拆解得到正極片；(2)將步驟(1)所得正極片在300-500℃下煅燒1-10小時，待溫度降至室溫取出，機(jī)械振動正極片，使磷酸鐵鋰從集流體鋁箔上脫落，得到磷酸鐵鋰粉末；(3)將磷酸鐵鋰粉末、鋰源、鐵源、磷源、碳源混合后，進(jìn)行球磨后進(jìn)行進(jìn)行10-100秒的微波處理，并重復(fù)球磨和微波處理步驟直至得到磷酸鐵鋰顆粒。本發(fā)明的工藝操作簡單，過程容易控制，能耗較低，對環(huán)境友好，不產(chǎn)生二次污染物，同時修復(fù)后的磷酸鐵鋰材料可重新用來生產(chǎn)鋰離子電池。

36.一種高容量鋰離子電池正極材料磷酸鐵鋰的制備方法

申請人：隆能科技（南通）有限公司

摘要：本發(fā)明涉及一種高容量磷酸鐵鋰的制備方法，步驟：按比例稱取一定量的鋰源、鐵源、磷源、鈦源或鎂源，然后加入碳源、聚乙二醇，用濕法球磨在球磨機(jī)內(nèi)混合均勻，然后進(jìn)一步細(xì)磨；借助噴霧干燥制得球形顆粒的前驅(qū)體后再混煉處理；后將前驅(qū)體放入燒結(jié)爐在惰性氣體氛圍保護(hù)下燒結(jié)，得到碳包覆的磷酸鐵鋰材料；將得到的材料經(jīng)過粉碎、分級，制得近似正態(tài)分布的成品正極材料。優(yōu)點(diǎn)是：制得的磷酸鐵鋰正極材料，具有較高的放電比容量，也具有良好的壓實(shí)性能，操作工藝簡單，安全性好，對環(huán)境無污染，原材料來源廣泛且價(jià)格低廉，能降低成本，適于工業(yè)化生產(chǎn)。

注：信息來源國家知識產(chǎn)權(quán)局，中國粉體網(wǎng)編輯整理/黑金。

圖片非商業(yè)用途，存在侵權(quán)告知刪除！
