中國粉體網(wǎng)訊 涂料在我們生活中隨處可見，它使我們的生活變得色彩斑斕，其中最常見的包括油漆、水溶性涂料、粉末涂料等。
1、涂料術(shù)語與科學(xué)分類
油漆：油漆是我國最早對涂料的稱謂，古代制備涂料以桐油和大漆為主，所以將涂料稱為油漆。
油基涂料：以天然植物油為主要原料的涂料，油經(jīng)過煉制或加有樹脂的涂料稱為油基涂料，或稱油基漆，因?yàn)樗男阅茌^差，現(xiàn)在用量很少。
油性/水性涂料：指涂料中以有機(jī)溶劑為稀釋介質(zhì)（溶劑或分散介質(zhì)），而水性涂料則是以水為稀釋介質(zhì)的涂料。油性與水性之分，是對物質(zhì)表面張力的大致區(qū)分，與物質(zhì)的其他性質(zhì)，如，揮發(fā)性、毒性完全沒有關(guān)系。
按照上述說法，現(xiàn)在的涂料，除水性涂料外，在一定意義上都可以稱之為油性涂料，包括油基涂料、高固體分涂料、輻射固化涂料，甚至包含粉末涂料和水性油漆。單純將油性涂料等同于溶劑型涂料是錯(cuò)誤的。
2、涂料專用填料的特性
涂料用體質(zhì)顏料又稱為填料，包括許多化合物，主要是鋇、鈣、鎂或鋁的鹽類，硅或鋁的氧化物，或從前兩類物質(zhì)衍生的雙鹽類，在涂料中具有廣泛的用途。
這些填料有2種通性：折射率低（1.45～1.70），白色或近乎白色。在涂料工業(yè)中，填料主要起到2個(gè)方面的作用：一是起到骨架與填充作用，減少樹脂用量，降低生產(chǎn)成本；二是能夠改善涂料的施工性能，例如：提高涂料施工的流動(dòng)與流平性，提高產(chǎn)品的貯存性，提高涂料的涂膜質(zhì)量，以及提高涂膜的硬度、機(jī)械強(qiáng)度、遮蓋力、耐候性、耐水性、耐溶劑性、抗彎曲性、抗劃痕性和抗龜裂性。
填料的物化性能包括：水分、莫氏硬度、化學(xué)穩(wěn)定性、礦物形態(tài)、熔點(diǎn)、密度和吸油量等。由于填料的物化性能存在差異，不僅影響涂料的涂膜質(zhì)量，也會影響涂料的功能與用途。

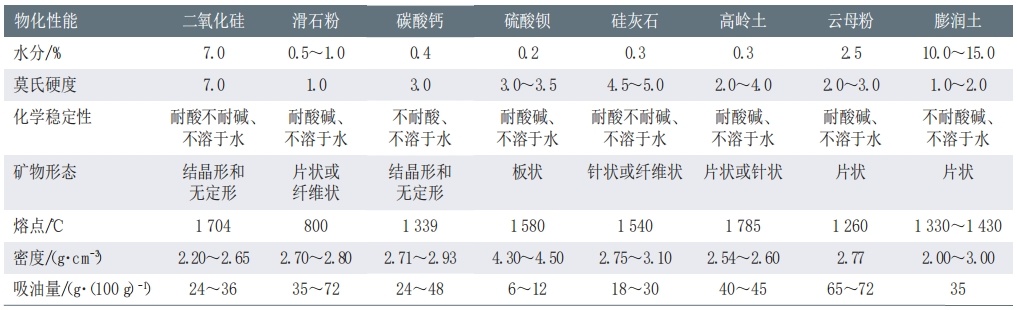

填料的物化性能
3、碳酸鈣水性涂料體系中的應(yīng)用
（1）水性涂料概述
目前，我國環(huán)保型水性涂料已經(jīng)呈現(xiàn)出四足鼎立的局面———水性無機(jī)富鋅涂料、水性環(huán)氧涂料、水性丙烯酸涂料、水性聚氨酯涂料。水性涂料主要是乳液基料，配合各種功能助劑（分散劑、穩(wěn)定劑、成膜助劑等）、填料、顏料等組成，具有環(huán)保、耐候性優(yōu)良等特點(diǎn)，用量越來越大。
（2）水性涂料應(yīng)用碳酸鈣
納米碳酸鈣因粒徑小、比表面大，具有微波吸收性、補(bǔ)強(qiáng)性、觸變性等特殊性能，廣泛應(yīng)用在汽車底漆、塑料、橡膠、粘膠劑、涂料等領(lǐng)域。劉亞雄等將研究表明：納米碳酸鈣應(yīng)用在水性涂料時(shí)，可以取代20%～30%的鈦白粉及100%的輕質(zhì)碳酸鈣，水性涂料的對比率、耐洗刷性、耐堿性、耐水性、老化性能等指標(biāo)提高50%以上。
藺秀媛等利用CaCO3作為改性劑，通過對CaCO3含量、烘箱溫度和UV固化時(shí)間三個(gè)因素進(jìn)行正交實(shí)驗(yàn)，找到能改善水性UV固化涂料力學(xué)和光學(xué)性能的方法。實(shí)驗(yàn)表明，CaCO3的含量的影響程度是最大的。在水性木器涂料中適量加入碳酸鈣，能夠使木器涂料的漆膜強(qiáng)度得到一定幅度的提高，使涂層變得不易損耗、更加耐磨。
4、碳酸鈣在粉末涂料體系中應(yīng)用
（1）粉末涂料概述
粉末涂料大部分是由樹脂、固化劑、顏填料等部分組成，根據(jù)樹脂交聯(lián)的方式不同，可分為熱固性和熱塑性兩種涂料。當(dāng)前,粉末涂料已從熱塑性粉末涂料轉(zhuǎn)移到涂層性能更優(yōu)的熱固性粉末涂料。
在功能方面由最初的防腐蝕保護(hù)作用向裝飾、保護(hù)和功能化并重的方向發(fā)展,越來越多的功能性粉末涂料品種也受到關(guān)注。比如，抗菌涂料、疏水涂料、耐高溫涂料、耐候性涂料、重防腐涂料等。粉末涂料在各工業(yè)領(lǐng)域和人們的日常生活中正發(fā)揮著越來越大的作用。
（2）粉末涂料應(yīng)用碳酸鈣
除了透明粉末涂料之外，一般的粉末涂料都需要添加填料，填料是粉末涂料配方中重要的組成部分。在粉末涂料中，填料的作用是提高涂膜的硬度、剛性、耐劃傷性等物理性能，同時(shí)改進(jìn)粉末涂料的松散性和提高玻璃化溫度等性能。另外，在滿足涂膜各種性能的情況下，還可以降低涂料成本。
對不同種類填料應(yīng)用于粉末涂料中的性能研究時(shí)發(fā)現(xiàn)，CaCO3可以作高光產(chǎn)品的填料，而且它的光澤度不輸于其他填料。另有研究指出，CaCO3填料用表面活性劑、偶聯(lián)劑等處理后，可改進(jìn)填料在粉末涂料中的分散性，提高添加量，同時(shí)改進(jìn)粉末涂料涂膜外觀。

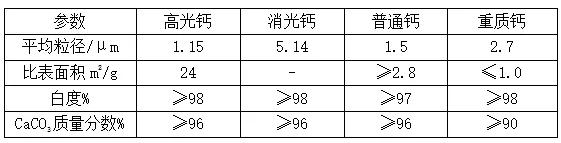

用于粉末涂料中CaCO3的重要參數(shù)
伍林偉等研究了不同改性劑的同類重質(zhì)碳酸鈣產(chǎn)品在環(huán)氧聚酯粉末涂料中對產(chǎn)品的加工性能、光澤度、硬度、附著力、沖擊強(qiáng)度等性能的影響。結(jié)果顯示，采用硬脂酸和偶聯(lián)劑改性的重質(zhì)碳酸鈣，其加工性、漆膜光澤度與普通碳酸鈣相比均有明顯提升，采用偶聯(lián)劑改性的碳酸鈣對漆膜的沖擊強(qiáng)度和附著力均有提升。
2025年4月10-11日，由中國粉體網(wǎng)主辦的第四屆全國碳酸鈣產(chǎn)業(yè)高值化發(fā)展交流大會將在安徽·池州舉行，屆時(shí)迷涂新材料技術(shù)（上海）有限公司總經(jīng)理周建龍將在大會上作《碳酸鈣在涂料中的應(yīng)用與發(fā)展》主題報(bào)告，闡述碳酸鈣在涂料中的配方設(shè)計(jì)原理，介紹碳酸鈣在涂料中生產(chǎn)工藝。分別降解了碳酸鈣在建筑涂料、粉末涂料、木器涂料、汽車涂料中的應(yīng)用研究成果。
專家介紹
機(jī)械科學(xué)研究院武漢材料保護(hù)研究生材料學(xué)（腐蝕與防護(hù)）專業(yè)碩士，北京科技大學(xué)材料學(xué)（腐蝕與防護(hù)）專業(yè)博士。上海工程技術(shù)大學(xué)化學(xué)化工學(xué)院客座教授，碩士研究生導(dǎo)師，上海工程技術(shù)大學(xué)化學(xué)化工學(xué)院智能涂層材料聯(lián)合研究所副所長，某項(xiàng)目研究員。
現(xiàn)為迷涂新材料技術(shù)（上海）有限公司總經(jīng)理，兼任部分公司的高級技術(shù)/營銷顧問。為中國腐蝕與防護(hù)學(xué)會石油化工腐蝕與安全專業(yè)委員會委員、中國涂料工業(yè)協(xié)會專家委員、成都表面工程行業(yè)協(xié)會第七屆專家委員會專家組長、中國中小企業(yè)協(xié)會涂料涂裝分會專家委員、《中國涂料》編委，發(fā)表文章50余篇，參與10多項(xiàng)涂料標(biāo)準(zhǔn)的制定工作，專利6件。
參考來源：
伍林偉，改性碳酸鈣在環(huán)氧/聚酯粉末涂料中的應(yīng)用研究
玉淵，填料的物化性能對涂料的影響
李翠紅，粉末涂料研究進(jìn)展
劉亞雄，納米碳酸鈣粒徑及表面改性對其性能影響研究
謝俊青，等：超細(xì)粉末涂料流動(dòng)性機(jī)理及提升研究
洪嘯吟，規(guī)范使用涂料術(shù)語
(中國粉體網(wǎng)編輯整理/昧光)
注：圖片非商業(yè)用途，存在侵權(quán)告知?jiǎng)h除！
