国产乱人伦精品一区二区在线观看,福利视频一区二区,深夜国产福利,伊人网在线播放,欧美色图五月天

在追求高能量密度電池的競賽中，硅碳負極已成為萬眾矚目的明星。然而，當聚光燈都打在“硅”身上時，真正決定其成敗的，或許并非硅本身，而是那個常常被視為“配角”的材料——多孔碳。

是時候重新認識它的價值了：多孔碳不是配角，而是為硅精心建造的“房子”。一座結構精良的房子，不僅能提供容身之所，更能保障居住者的安全、舒適與長久發展。

一、硅的困境：為何它急需一座“好房子”？

硅擁有理論比容量高達4200mAh/g的先天優勢，約為傳統石墨的10倍，是提升電池能量密度的關鍵。

但硅在充放電過程中存在巨大的體積膨脹（可達300%），這會導致硅顆粒粉化、從集流體上脫落，并與電解液持續反應生成不穩定、不斷增厚的SEI膜。其結果就是電池的循環壽命急速衰減。

這意味著，盡管硅是一位“潛力巨星”，但它性格暴烈，需要一座精心設計的“房子”來安頓和馴服。

二、“造房”的科學：多孔碳如何成為理想“家園”

多孔碳通過物理或化學活化等方法制備，具備多個功能維度。當其作為硅負極的載體時，其作用遠不止支撐那么簡單：

結構緩沖，吸納應力

多孔碳的三維互聯結構能在硅膨脹時承擔、分散應力、避免裂紋擴展。研究指出，碳骨架的孔隙結構對硅的沉積方式和結構穩定性具有決定性影響。比如，多孔碳的孔徑大小對硅負極的沉積方式有較大影響。微孔具有較大的吸附能，更易于吸附含硅氣體，使得硅沉積于微孔中。在介孔沉積過程中容易發生均相形核，導致浮硅等問題，但介孔對于硅碳負極的性能又有重要作用。

均勻沉積、降低膨脹

多孔碳的孔容及豐富孔隙為納米硅提供了一個空間，使其在孔內均勻沉積、減少團聚。這樣像是在給每個硅粒“分房間”，避免在循環過程中彼此擠壓、碰撞。未沉積滿的空間還能給硅嵌鋰后的膨脹提供預留空間，降低硅碳負極材料的膨脹率，提高鋰離子電池的循環性能。

高效導電與離子通道

多孔碳自身導電性較好，其連續的碳網絡可作為電子運輸通路。同時，其多級孔道也為鋰離子擴散提供通道，尤其介孔內的離子傳輸阻抗更小，從而擁有更好的倍率性能。

三、“好房子”的標準：不止于大，更在于精

并非所有多孔碳都能成為硅的“理想家園”。一座好的“房子”，需要在以下幾個方面追求卓越：

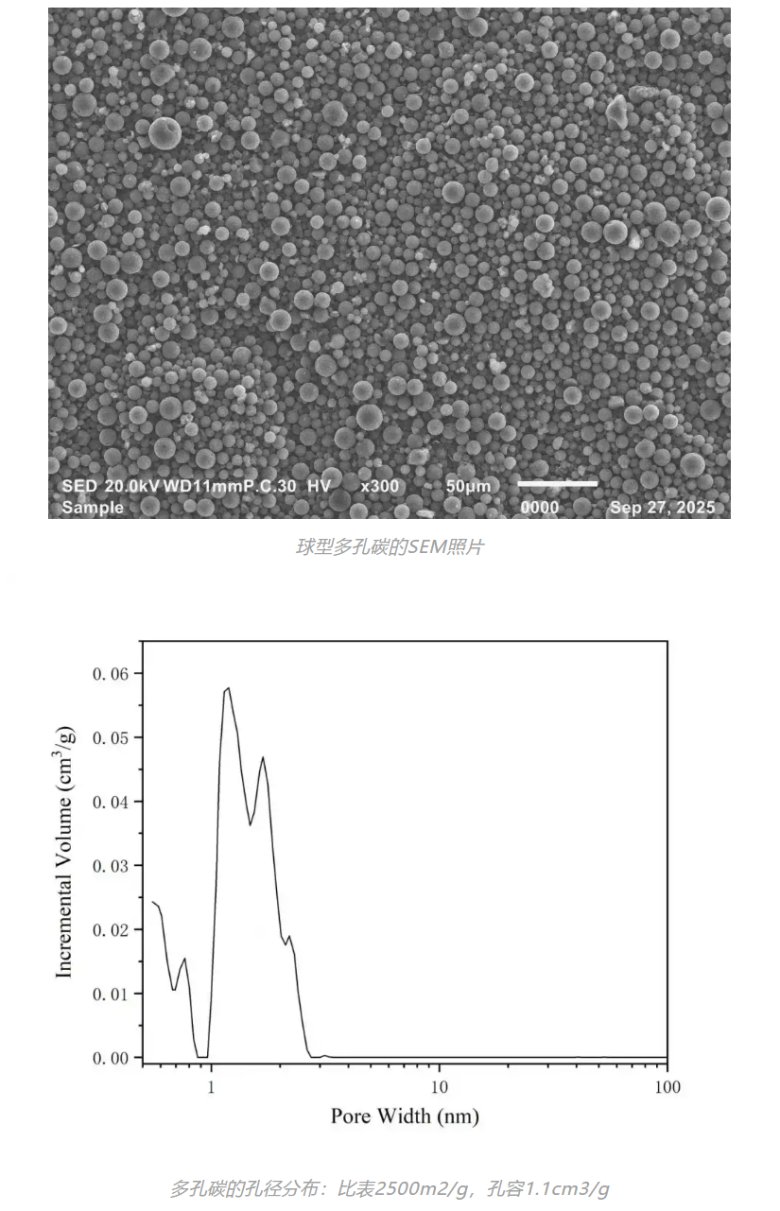

高比表面積與高孔容：這是提供足夠“居住空間”的基礎。一般情況下要求比表面積大于1700m2/g，孔容在0.7-1.2 cm3/g，微孔率≥80%。這確保了能負載足夠多的硅，并利用預留孔隙有效限制硅的體積膨脹。

精準的孔徑分布：研究表明，小于10nm的微孔至關重要，其占比通常要求達到99%。這些小孔不僅能限制硅顆粒尺寸，還利于硅烷氣體通過毛細凝聚作用高效填入，是實現硅均勻負載的關鍵。同時，非理想孔占比要求盡量少，減少鋰離子“陷阱”，提高硅碳負極材料的首效。

堅固的碳骨架：過高的孔隙率可能導致碳骨架的結構完整性受損，機械強度下降。因此，必須在孔隙結構與機械性能之間尋求最佳平衡點。一個堅固的“房屋框架”是保證負極材料在制作極片過程中不被輥壓破碎的基礎，也是下游電池廠應用的前提條件。

低雜質與高導電性：如同房屋的建材需要純凈安全，多孔碳的灰分和磁性雜質含量需嚴格控制，以避免電池循環過程中產生過多的副反應，甚至影響電池的安全。同時多孔碳的導電性是硅碳負極快充性能的保障。

四、中杭嘉悅視角：從“造房術”到產業化的思考

要將多孔碳從實驗室的“精妙模型”推進到產業化的“量產家園”，必須同時解決材料科學與工程化制程的雙重挑戰。當前行業內常用的物理活化方式主要有回轉爐和流化床：前者適于顆粒料活化，后者適于微粉級活化。但鑒于硅碳負極對孔容、孔徑分布與表面缺陷的高標準要求，單次活化往往難以一次性達到下游材料的指標。基于這一現實中杭嘉悅在工藝與裝備上也在不斷前進和探索當中，目標是形成低成本、可重復、性能可控的多孔碳生產鏈路。

在推進研發的同時，我們堅持“性能—成本—可放大性”三維平衡的工程化原則：不僅追求材料在電化學指標上的優越性，更強調工藝穩定性、原料一致性和單位產本的可控性，從而為硅碳負極的商業化落地提供系統化支撐。

結語

在硅碳負極的宏大敘事中，多孔碳早已不是可有可無的“配角”。它是為硅提供安身立命之所的 “房子” ，是決定整個體系能否走向成熟與穩定的基石性材料。

認清多孔碳的“房子”角色，意味著我們的技術研發和產業投入需要給予它同等的、甚至更多的關注。當下一次驚嘆于硅碳負極的高容量時，我們更應銘記：正是多孔碳這座精心構筑的“房子”，讓硅的潛能得以安全、穩定地釋放，共同撐起了新一代電池的能量密度革命。
