近日,來自荷蘭代爾夫特的 VSParticle 宣布了一項里程碑式成果:其納米多孔催化層技術通過同行評審驗證,能夠?qū)崿F(xiàn)銥利用率提升 10 倍,并有望將綠色氫氣的生產成本降至 1 美元/公斤,達到與傳統化石能源制氫的成本平價。
這一突破源自 VSParticle 與 Plug Power(納斯達克代碼:PLUG)以及特拉華大學清潔氫能中心(由著名科學家嚴玉山教授領導)的合作項目。研究成果在美國芝加哥舉辦的電化學學會(ECS)年會上發布,表現遠超美國能源部(DOE)設定的 2026 年目標。

PART 01
90% 更少銥用量,性能依然卓越
銥(Iridium)是質子交換膜(PEM)電解槽的關鍵材料,卻也是全球最稀缺的鉑族金屬之一,每年產量?jī)H有 7-8 噸。傳統噴涂工藝往往需要 1–2 mg/cm2 的銥負載量,這成為制約 PEM 電解槽規模化的最大瓶頸。

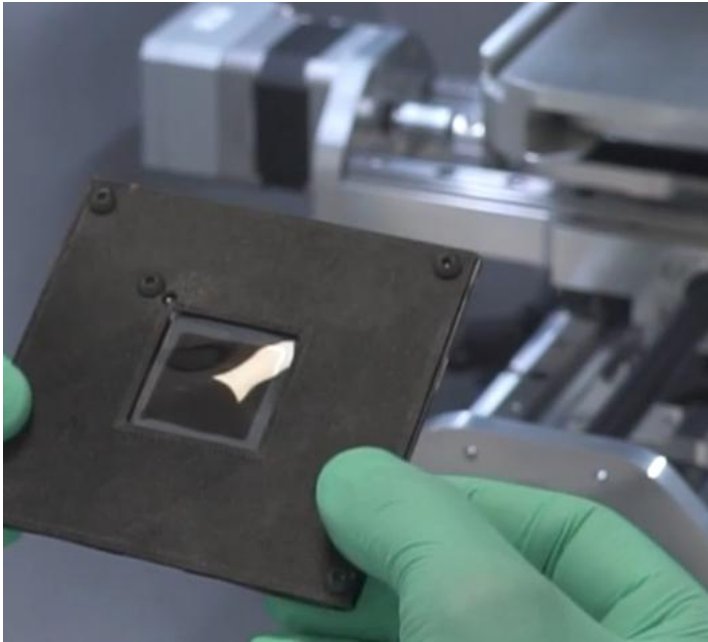

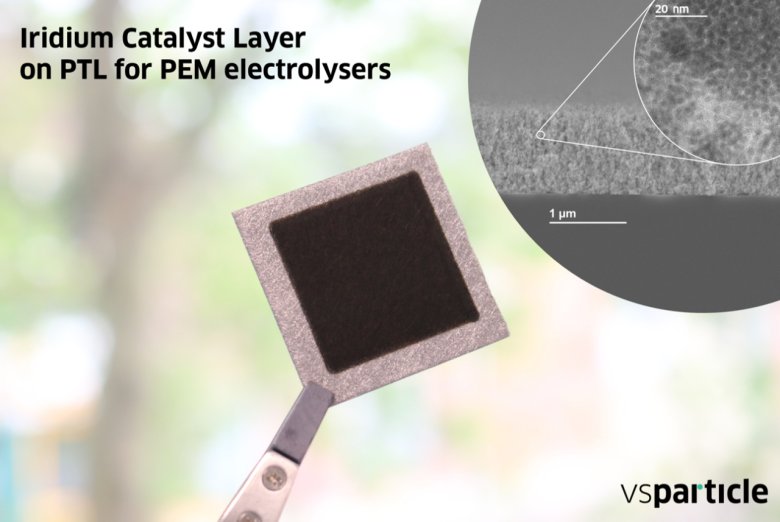

VSParticle 的火花燒蝕干法沉積工藝,能夠在無需 PFAS 離子聚合物或有機溶劑的情況下,形成高度均一的納米多孔催化層,極大提高了電化學活性面積(ECSA)。這一工藝不僅讓銥用量降低高達 90%,還簡化了制造流程,并提高了后續材料回收的效率。

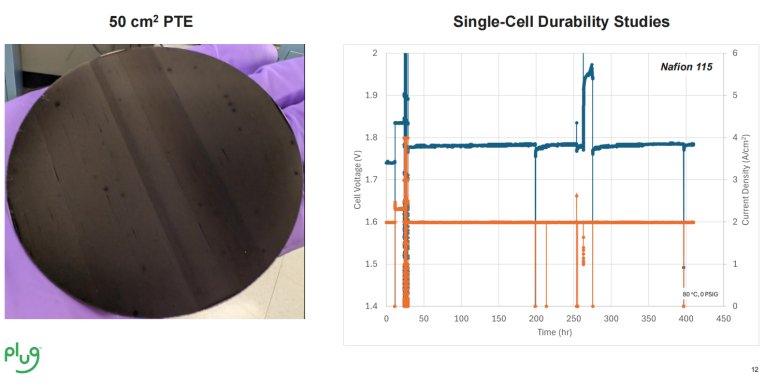

Plug Power的研發經理 Dr.Thomas Valdez評價道:“在0.4 mg/cm2的負載條件下,VSParticle 的電極展現出卓越性能和耐久性,完全滿足商用系統對高電流密度的需求。這對 Plug 實現成本下降和大規模部署目標至關重要。”


PART 02
技術與經濟雙重驅動,加速綠色氫能平價
過去十年間,光伏發電成本下降了 90%(數據來源:IRENA),可再生能源供給的成本優勢已十分明顯。而今,隨著 VSarticle 突破性的催化層技術問世,綠色氫氣距離 DOE 提出的“Hydrogen Shot”—— 1美元/公斤的戰略目標,有望提前數年實現。

VSParticle 首席執行官 Aaike van Vugt 表示:“我們的技術不僅是噴涂工藝的替代,而是對電極制造方式的根本性重構。它讓銥幾乎以最優效率被利用,從而真正解決了困擾整個行業的材料瓶頸。”
PART 03
從實驗室走向產業化
目前,VSParticle 正在擴充內部涂層產能,以支持多家全球領先 PEM 電解槽制造商的試點和早期商業化項目。預計到 2026 年,將陸續開展大規模集成與商業化測試。

清潔氫能中心創始主任 Yushan Yan 教授評價道:“這項工作正面解決了 PEM 電解的最大材料挑戰。超低負載與耐久性能的結合,極大降低了下一代電解槽的制造風險。如果被廣泛采用,將避免銥供應危機,并徹底重塑綠色氫能的經濟性。這一沉積技術同樣對 AEM 電解具有潛力。”

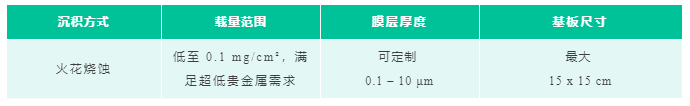

VSParticle 基于火花燒蝕干法沉積技術,推出了高度可定制的電催化薄膜涂層基板服務,可用于水電解(PEM、AEM、AEL、SOE)、燃料電池、CO2RR、N2RR、超級電容器、離子和氧化還原液流電池等領域。

與多種元素兼容(Pt、Ni、Fe、Cu 等)
比例控制材料混合和合金化
直接涂覆在所選基材上(Nafion、Si、Ti PTL 等)

關于 VSParticle
VSParticle 是一家領先的納米材料制造創新企業,憑借火花燒蝕與干法沉積平臺,實現了高質量、可定制化的納米結構材料的規模化制備。其技術已廣泛應用于能源存儲、傳感器、催化等領域。
如今,VSPaticle 已成為納米多孔催化層領域的全球領軍者,樹立了性能、可重復性與設計自由度的新標桿,并正推動從實驗室發現到工業化應用的跨越,加速高效、可持續的未來能源轉型。

了解更多干法納米打印技術與應用案例以及定制沉積涂層服務,歡迎掃碼填寫信息:

咨詢熱線:400 857 8882

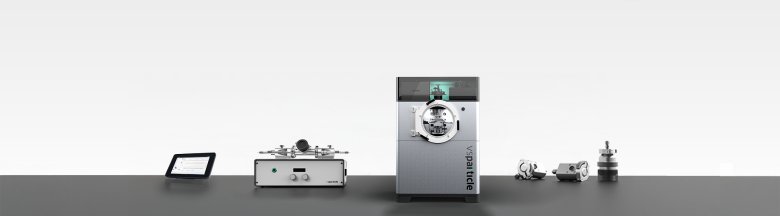

型號推薦 VSParticle 納米氣溶膠沉積系統

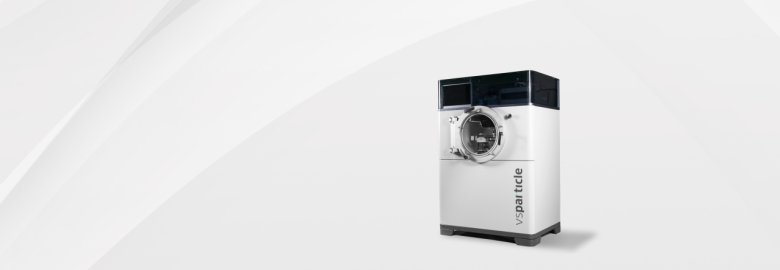

VSP-P1 納米印刷沉積系統

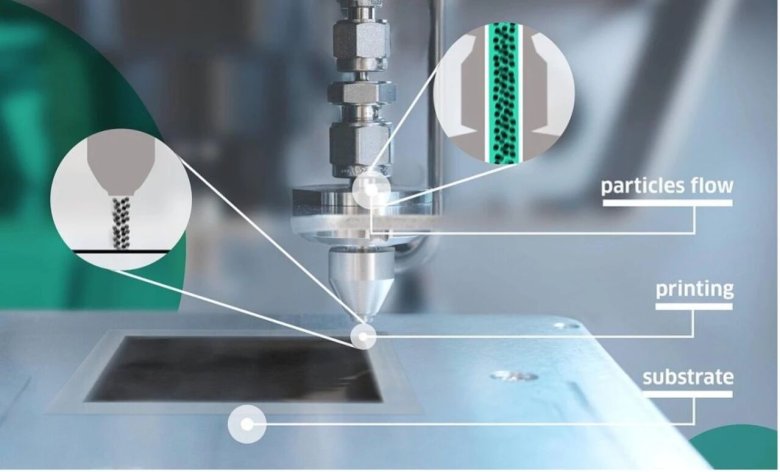

VSP-P1 納米印刷沉積系統是 VSParticle 產品線中的高端設備,專為材料開發和小規模生產測試而設計。利用火花燒蝕材料的沖壓沉積技術,能夠?qū)崿F(xiàn)從稀疏團聚體到厚達幾微米的連續層的不同層厚度印刷沉積。它的圖案化打印功能使得研究人員能夠在非半導體類的納米薄膜應用中實現精細的厚度控制。VSP-P1 在高效催化劑涂層膜的開發、電催化劑篩選和氣體傳感器研究中展現了其卓越的性能和靈活性。

VSP-G1 納米粒子發生器
VSP-G1 納米粒子發生器是一臺桌面式儀器,可生成尺寸范圍為 1 – 20 nm 的純金屬、金屬氧化物、碳、半導體、合金納米氣溶膠材料。納米顆粒的生產采用純物理火花燒蝕技術制備,完全在氣相中進行,無需真空,無需使用表面活性劑或前驅體。用于納米粒子生產的源材料僅需材料制成所需的兩根靶材(電極),使用時只需安裝電極并設置參數,按下按鈕即可開始生成納米顆粒。
