認 證：工商信息已核實
訪問量：440647
江蘇天瑞儀器股份有限公司 2023-08-24 點擊429次
一、文物簡介
文物因其特殊的屬性而具有較高的觀賞價值和經濟價值，正因為這樣，大量的假貨、贗品充斥市場也就在所難免了，為了辯識文物的真偽，文物鑒定工作越來越受到社會各界的廣泛關注。文物鑒定在中國大百科全書中被定義為：運用科學方法分析、辯識文物年代、真偽、質地、用途和價值的工作。這里所說的科學方法包括通常所說的傳統鑒定方法和現代儀器分析方法，傳統的鑒定方法是指憑借自古以來人們在對文物進行長期的研究、鑒識中積累的經驗，基于器型學、金石學以及考古地層學的理論，以分類、比較、辯識的方法對器物進行直觀的綜合考察，此方法對鑒定人員的閱歷、經驗有較高的要求。其鑒定的真實性、可靠性和權威性已然受到越來越多的贗品和高仿復制品的挑戰，現在，越來越多的人開始將眼光投向了更為客觀的儀器分析方法。
二、文物鑒定
斷源與斷代是古陶瓷科學技術研究中的兩個重要方面，其中必定要使用到對古陶瓷標本的化學組成以及記錄其年代信息的載體進行測定的科學方法。測定古陶瓷標本與各地制陶原料的化學組成可以確定古陶瓷的產地，并可在一定程度上幫助判斷古陶瓷的燒造年代；而通過檢測保留在古陶瓷內部的記錄其年代信息的各種載體，則可以較準確的進行斷代。
能量色散X熒光能譜(EDXRF) 是以X射線照射到樣品表面，利用能譜儀測定各種元素的特征X射線光子的能量和強度，以此來進行定性和定量分析。這種方法樣品處理很簡單，分析速度快，測量元素范圍廣，配合適當的標準參考物可得到較好的準確度，對樣品表面基本無損傷，如果在儀器定制時加裝真空大樣品室，就可以進行大器物的無損測試了。綜合這些優點，可以認為它是目前進行古陶瓷無損鑒定比較好的一種方法。
陶瓷器的鑒定曾經一度受到不可采樣的限制，僅對一些大型器物底部取樣作些熱釋光的年代分析工作，一些造假者甚至利用射線源對新燒的仿制品進行輻照處理，以期對熱釋光的檢測造成假象，干擾測試結果的結論。自打八十年代以來，大樣品室的X射線熒光能譜儀問世，瓷器的釉表面成分原位無損檢測既成事實，為瓷器的真偽判別引入了一種全新的方法。最近一兩年，由于河南汝窯遺址的發現，文物市場上一時間汝窯瓷器泛濫，各種形制、顏色的汝窯器著實讓人眼花繚亂。在使用X射線熒光能譜儀對其瓷釉表面成分進行無損分析的過程中粗略統計了一下，民間收藏的待測品九成以上都是假貨，其中大多數瓷釉成分中含有現代瓷釉制造的添加劑，而這些組分是宋代瓷釉中不可能出現的成分，用能譜儀檢測此類器物可謂是輕而易舉、手到擒來。我們知道絕大多數瓷釉的基本組分是由十種元素即：鈉、鎂、鋁、硅、磷、鉀、鈣、鈦、錳、鐵的氧化物構成，不同時代、窯口燒造的瓷釉其組成成分的配比是有區別的，正因如此，我們可對大量經科學考古發掘的有確定年代和出土地點依據的參考瓷片釉層成分做出成分配比的數值分布范圍，將受鑒定樣品的成分配比與相應時代的參考片成分進行比對，據此判斷被檢樣品在成分構成上的可靠性，實踐證明，當前文物市場中周轉的陶瓷器文物，有半數以上成分配比與古瓷片有較大差距，另有相當一部分含有古代瓷器瓷釉中所沒有的組成成分，如氧化鋅、氧化鋇、氧化鋯等現代瓷釉添加劑，對于這類贗品瓷器，通過成分檢測可以非常容易的認定其屬性。如仿汝瓷釉含氧化鋯、氧化鋅。
三、解決方案
我公司生產的EDX3600L系列的儀器是一款專門針對于古文物檢測而量身定做的無損測量的能量色散X熒光分析儀器，其技術參數如下：
分 析 范 圍: 1PPM-99.99%
同 時 分 析: 幾十種元素同時分析
測鍍層厚度精確至0.01微米
測 量 對 象: 固體、粉未、液體
測 量 時 間: 60-300 秒
測 量 精 度 : 0.05%
分 析 元 素: Na-U
工 作 溫 度: 15-26℃
相 對 濕 度: ≤70%
重 量 : 280KG
功 耗: 200瓦
超大抽真空樣品腔：600*600*1000mm3
我公司研制生產的EDX3600L型的儀器，利用中國歷史博物館和上海硅酸鹽研究所兩大古陶瓷研究檢測的權威部門提供的標準陶瓷片樣品為儀器標定基準標樣，一次性同時分析古陶瓷標本胎和釉中Na2O、MgO、Al2O3、CaO、Fe2O3、K2O、MnO、SiO2、TiO2、As、Cr、Cu、Co、Mn、Ni、Pb、Ti、V、Zn、Zr、Ba等化學成份含量，再對照中國古陶瓷數據庫便可以達到斷代斷源的功效。同時為了更好的利用X熒光分析儀器的無損測量特性，我公司特意根據行業需要制作超大型的抽真空樣品腔，以滿足不同大小、器形的陶瓷樣品的檢測。
EDX3600L型的儀器再測試陶瓷的同時亦可以測試青銅器(Cu、Sn、Pb、Zn等)、貴金屬（Au、Pt、Ag、Pb、Cu、Ni、Ru、Rh、Fe等）等的化學成份和金屬鍍層厚度，做到一機多用，是古文物檢測必備的科學檢測儀器。
中國歷史博物館、中國收藏家協會等古文物收藏部門亦在使用我公司的此種儀器做為古文物的鑒定和研究。

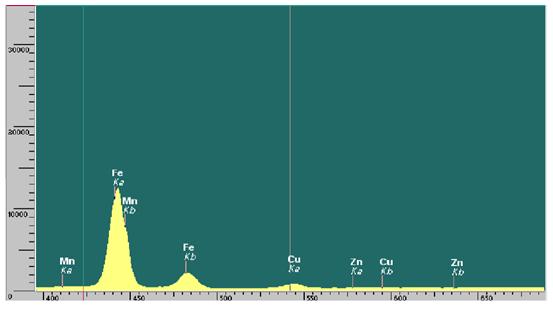

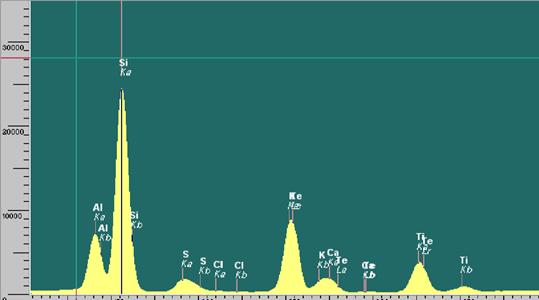

如下則是測試黑釉陶瓷梅瓶的實例，附上譜型及測試結果：
測量結果：
元素 強度 含量%
Na 13.9 1.115
Mg 17.3 1.407
Al 18.3 13.962
Si 560.1 72.011
P 7.0 0.171
K 75.8 3.131
Ca 164.2 4.073
Ti 2.4 0.076
V 3.1 0.016
Mn 34.8 0.037
Fe 157.4 1.029
