GMT-H2

連接操作

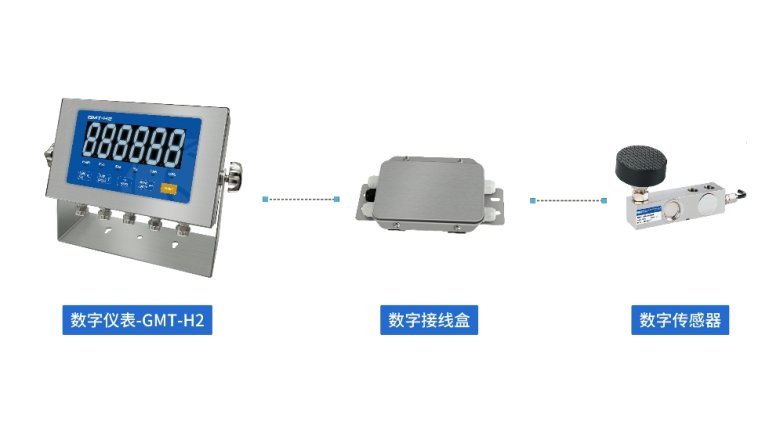

大家好！歡迎來到杰曼小課堂。今天為大家講解數字版本GMT-H2稱重變送儀表與數字接線盒以及數字傳感器的接線操作，并完成參數設置。只需跟著步驟操作，新手也能輕松上手！

GMT-H2數字版稱重儀表的

連接操作視頻

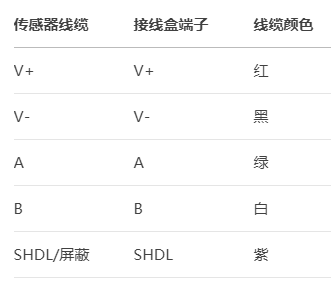

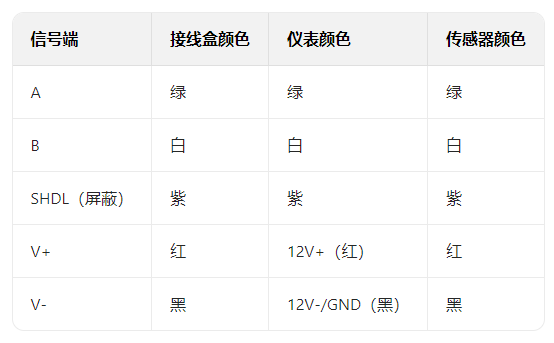

? 接線前必看：顏色對應表

● 核心原則：按顏色對號入座，錯接可能損壞設備！

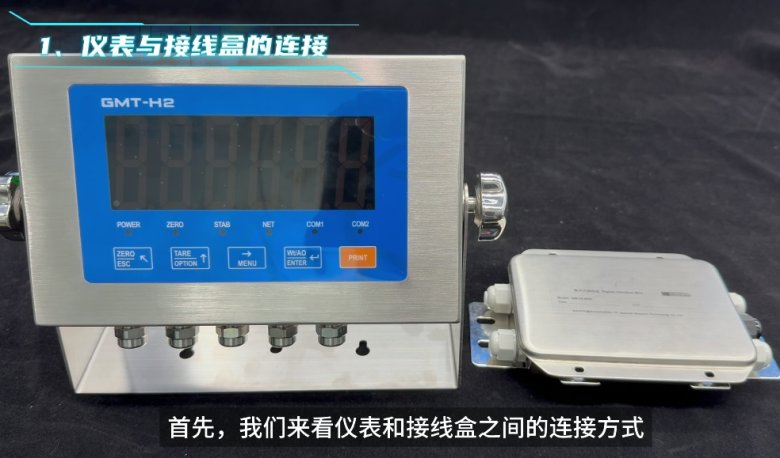

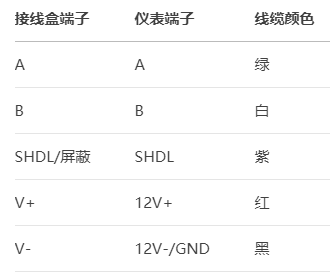

01 / 數字儀表與接線盒的連接

接線順序：接線盒端子 → 儀表端子

??注意事項：

● 接線前確認線序正確，錯誤接線可能導致傳感器模塊損壞；

● 屏蔽線（SHDL）需可靠連接以減少干擾。

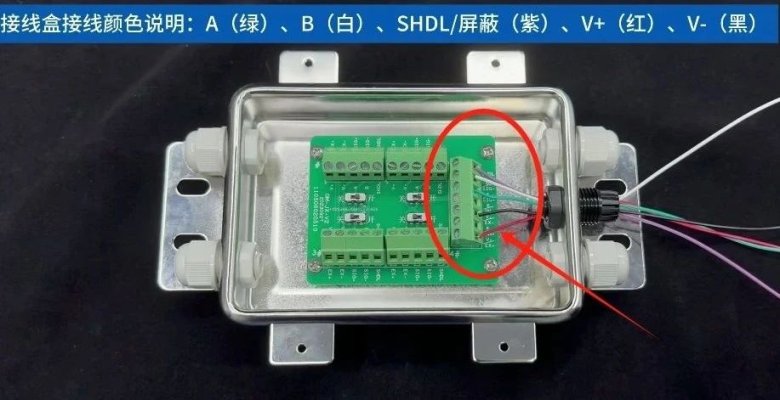

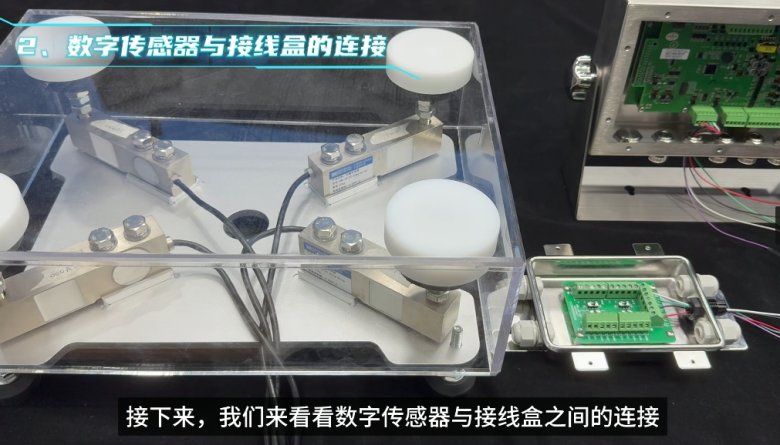

02 / 數字傳感器與接線盒的連接

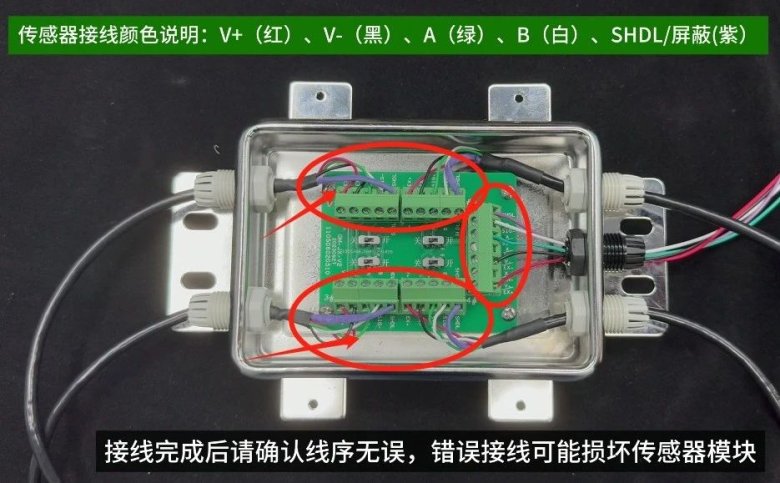

1. 單個傳感器接線（以4個傳感器為例，接線盒為模數一體型）

2. 多傳感器連接步驟

● 第一個傳感器按上表接入接線盒；

● 剩余3個傳感器按相同方式接入對應端子組；

● 檢查所有線序無誤后，打開接線盒上的數字傳感器電源開關。

?? 重要提示：不同品牌傳感器線序可能不同，請以說明書為準！

03 / 參數設置

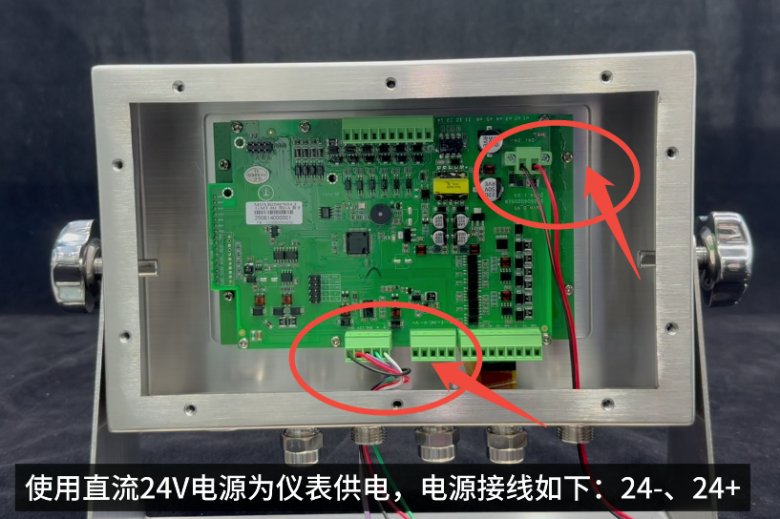

? 步驟 1：給儀表上電

電源：使用24V直流電源，接線如下：

● 24+（正極）

● 24-（負極）

? 步驟 2：設置傳感器數量

● 通電后，按【MENU】鍵→再按一次切換到【Digi 菜單】→按【ENTER】

輸入默認密碼「000000」→進入【d1 菜單】；

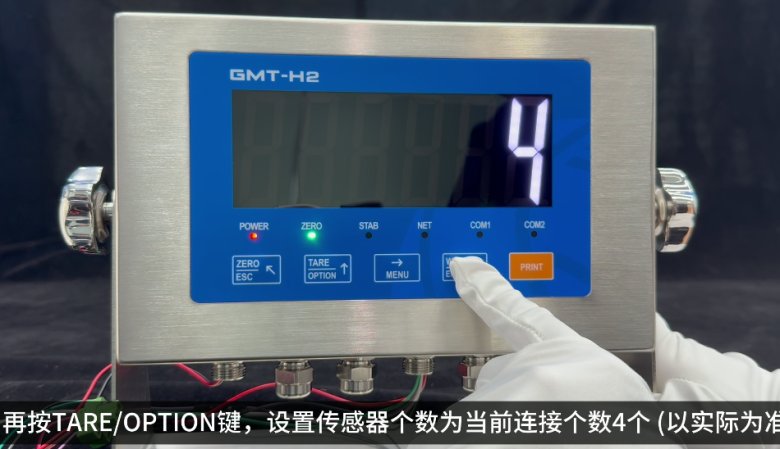

● 按【TARE/OPTION】鍵，設置當前實際傳感器數量（示例：4 個）；

? 步驟 3：搜索傳感器

● 在【Digi 菜單】下，按【MENU】切換到【d2 子菜單】（顯示 num 0）；

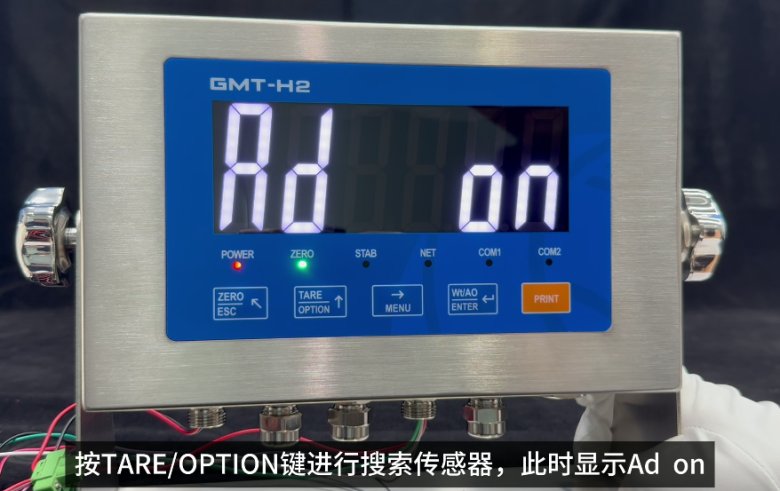

● 按【TARE/OPTION】鍵開始搜索，顯示「Ad on」；

● 搜索完成后，儀表會顯示實際連接的傳感器數量（示例：4），完成！

常見問題 & 注意事項

? Q：搜索不到傳感器怎么辦？

? 檢查：

● 線序是否正確（重點看V+、V-是否接反）；

● 接線盒的傳感器電源開關是否打開；

● 24V電源是否穩定。
