中國粉體網訊 氣流粉碎技術由于制備出的超微粉體具有粉體粒度細、粒度分布窄、純度高、產量大等特點，成為現代粉體制備技術中不可或缺的一種粉體制備方法，也引起各領域國內外學者的注意，并對氣流粉碎制備技術進行了大量的研究。以下是中國粉體網小編對相關研究的梳理：

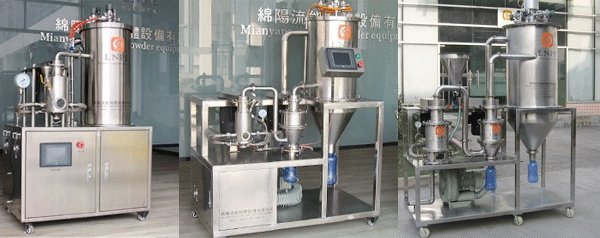

實驗室用氣流粉碎機
（來源：綿陽流能粉體設備有限公司）
彭飛在實驗的基礎上，研究了給料量、工作壓力等工藝參數對粉碎過程的影響，并采用粒數衡算模型分析了粉碎過程和機理。碳化硅顆粒氣流粉碎研究結果表明，在氣流粉碎過程中，存在一個最佳給料粒徑，使其在磨機中粉碎速率最大。給料量和工作壓力是影響磨機內顆粒所攜平均動能及顆粒碰撞幾率的重要因素。通過改進的擬合公式對顆粒產品的粒度分布進行了較好的擬合，對給料量、噴嘴出口到氣流匯聚點距離等參數的優化提出來相關的建議。該研究對流化床式氣流磨制備超細、超純和超硬的陶瓷顆粒產品粉碎工作參數優化及設備設計具有一定的參考價值。
武洲研究流化床對撞式氣流磨粉碎分級技術對普通鉬粉物理性能的影響，結果表明經氣流磨粉碎分級處理后，鉬粉的松裝密度、振實密度大幅提高，鉬粉粒度分布變窄。通過SEM分析發現，鉬粉顆粒形貌均勻、團聚體全部被打開，氣流磨粉碎分級處理是改善鉬粉物理性能的一種有效方法。
Lu通過氣流磨將預先粉碎的鑄錠破碎制備得到高NbTiAl合金粉末，研究了工藝參數對粉末粒度、形貌的影響，并研究了氣流磨粉碎細化高NbTiAl的機理，指出在破碎過程中粗顆粒以破壞性斷裂為主，層間和斷層發生斷層模式，隨著研磨過程的繼續，顆粒被有效地提煉，磨損和疲勞破壞傾向于起主導作用，并在塊狀顆粒中產生更多的片狀碎屑.
王濤研究了采用閉環氣流磨系統粉碎氫化鈦的工藝過程及特點，結果表明閉環氣流磨粉碎氫化鈦粉粉末細化效果明顯，閉環氣流磨處理可將平均粒度250μm的氫化鈦粉粉碎到最細的粉末中位徑達到5.94μm，并可實現對氫化鈦粉的分級，得到粒度均勻、粒度分布范圍窄的氫化鈦粉末。
周喜等采用流化床氣流磨在干法狀態下制備超細氧化鈰，考察了噴嘴間加速距離、粉碎壓力和分級機轉速等不同工藝參數條件下氧化鈰粒度和產量的變化情況，制備出生產粒度范圍在1~5μm的氧化鈰超細微粉。
Shaibani對比了氣流粉碎和常規球磨處理對灰口鑄鐵粉碎成粉體的效果，結果表明經氣流磨粉碎分級處理后的粉末有著更好的壓制性能，且對比而言氣流粉碎制備灰口鑄鐵粉末效率更高。
Wang研究了氣流磨工藝參數對粉碎氧化鋁粉末的影響，并指出氣流磨對氧化鋁粉末的粉碎主要依靠兩種方式：表面磨損和強烈撞擊造成的斷裂。其中大顆粒和中等大小的顆粒的破碎主要是依靠沖擊斷裂破碎，而小顆粒的破碎則更可能是表面磨損。
Omura等人研究了氧化鋁漿料的濕式噴射研磨，其中陶瓷制造的固體含量分別為10％，30％和50％，結果表明濕式噴射研磨工藝可以在短時間內將原料粉碎和脫絮凝成初級顆粒，研磨后的氧化鋁顆粒被重新排列成更密集的填充構型，并且實現了約65％或更高的生坯相對密度。
劉驥飛等研究了氣流破碎對碳化-凈化-熱解工藝制備的無定形和單斜碳酸鋰晶體破碎特性，所得物料具有平均粒度細、粒度分布窄、產量大、純度高及分散性好等特點，在工業性試驗取得理想結果的基礎上，成功應用于高純Li2CO3的可控粒徑構筑中。
Palaniandy采用氣流磨粉碎分級處理二氧化硅并研究了處理參數對其性能的影響，最終制備得到粒度為3.15μm的窄粒度分布粉末。
Sun等將氣流磨粉碎分級用于石灰石和粉煤灰的處理，制備得到平均粒徑小于４μm的不規則形狀的水泥顆粒，且其粒度分布變窄。XRD表明氣流磨粉碎分級處理過程并未導致相的轉變。
趙西往等采用扁平式氣流粉碎技術進行了布洛芬微粉化試驗研究，考察了工質壓力、進樣速度、布洛芬原料粒度及分布等對布洛芬微粉顆粒大小和粒徑分布的影響。實驗結果表明采用扁平式氣流粉碎技術進行超細粉碎，可使布洛芬微粉平均粒徑達到6μm，達到制備布洛芬緩釋膠囊的要求。
Chanvorleak對比了常規球磨和不同研磨速度下氣流磨粉碎分級處理對粉碎食用蘑菇猴頭菌的效果，結果表明相比于常規球磨，采用氣流磨粉碎分級處理后的粉末有著更小的粒徑，并且研磨速度越大，研磨后粉體的平均粒度越小。更重要的是氣流磨粉碎分級后粉末粒徑減小，同時粉末的比表面積、孔隙率和體積密度增加。
Protonotariou采用氣流磨來處理小麥粉，研究表明與標準研磨相比，氣流磨能將小麥面粉粉碎至粉體中位徑到19μm，并指出氣流磨粉碎分級技術作為一項流體能量沖擊研磨技術可用來減小粉末的粒度，并通常適合用來處理粒度小于40μm的顆粒。
Yin將靜電分散結合氣流磨粉碎分級技術來制備微米級粉體，并特別指出通過氣流磨粉碎分級技術可有效地制備微米級粉末并對粉末起到分散作用，然而分散后的粉末由于粒徑很小有很強烈的再次團聚的傾向，將靜電分散用于氣流磨粉碎分級處理后粉末的后續處理可有效地保持粉末的分散性。
參考資料：
彭飛.陶瓷顆粒在流化床式氣流磨中粉碎行為的研究.華南理工大學
劉驥飛等.氣流破碎在高純碳酸鋰粉末粒徑優化中的應用.蘭州理工大學
趙西往等.扁平式氣流粉碎機超微粉碎布洛芬的工藝研究.天津化工
李睿.鎢粉顆粒粒度形貌優化及其近終成形.北京科技大學
注：圖片非商業用途，存在侵權告知刪除！
