中國粉體網訊 釹鐵硼永磁材料因其優異的磁性能被廣泛應用于風力發電、新能源汽車、電子產品等領域，被譽為“磁王”。然而，釹鐵硼磁體的生產過程報廢率高達30%，加之其有限的使用壽命，導致大量釹鐵硼廢料產生。
這些廢料中稀土元素含量高達30%，遠高于原生稀土礦，是一種極具價值的二次資源。高效回收釹鐵硼廢料中的稀土元素，對保障稀土資源安全、減少環境污染及促進可持續發展具有重要意義。
釹鐵硼廢料的特性與來源
釹鐵硼廢料主要來源于磁體制造過程中的邊角料、殘次品以及退役的含磁體電子產品。其化學成分復雜，除主要稀土元素Nd、Pr外，常添加Dy、Tb等元素以提高矯頑力，以及Co、Al、Cu等元素改善綜合性能。根據稀土含量，釹鐵硼廢料可分為低稀土（REEs＜20%）、中稀土（20%~30%）和高稀土（＞30%）三類。
物相分析表明，釹鐵硼廢料的主相為Nd2Fe14B，晶界處存在NdO、Nd2O3及少量NdFe4B4相。XPS分析進一步揭示，鐵主要以三價態存在，稀土元素如Ce、Pr等也呈現特定的氧化狀態。
回收工藝研究進展
目前，釹鐵硼廢料的回收工藝主要分為火法、濕法及新型回收技術。
（一）火法回收工藝
火法回收通過高溫反應實現稀土與鐵的分離，主要有選擇氧化法、氯化分離法、液態合金法及渣金熔分法。
選擇氧化法基于稀土與氧的親和力遠高于鐵的特性，在高溫下使稀土選擇性氧化形成氧化物，與金屬鐵分離。Nakamoto等通過精確控制氧分壓，成功制備出純度超過95%的混合稀土氧化物，回收率超99%。

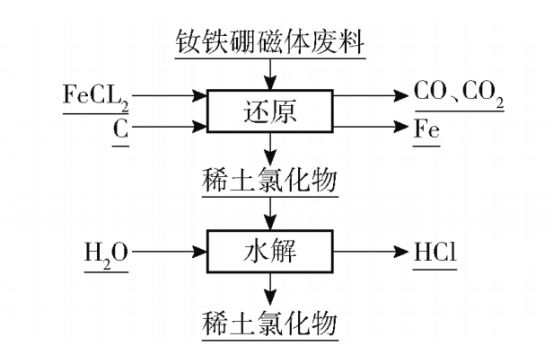

以 FeCl2為氯化劑采用氯化法回收釹鐵硼磁體廢料工藝流程
氯化分離法利用稀土與氯的強親和力，使用NH4Cl、FeCl2或MgCl2等氯化劑，將稀土轉化為氯化物后分離。Uda以FeCl2為氯化劑，在800℃下反應，稀土回收率達95.9%，產品純度超99%。
液態合金法是利用稀土元素和鐵對其他金屬的親和力差異，實現稀土和鐵的有效富集與分離。稀土元素Nd能與Ag、Mg等形成多種形態的低熔點合金，如Mg在低溫環境下能呈熔融狀態，而釹能與鎂結合形成一系列合金。
渣金分離法是基于釹鐵硼廢料中稀土與氧更易結合的特性，將釹鐵硼廢料中金屬全部轉化為金屬氧化物，同時，在造渣劑的高溫作用下，通過控制還原性條件將鐵氧化物轉變為金屬Fe，而稀土氧化物在造渣劑的作用下形成稀土富集渣，實現金屬Fe與稀土渣相的分離，該法又稱為渣金熔分法。

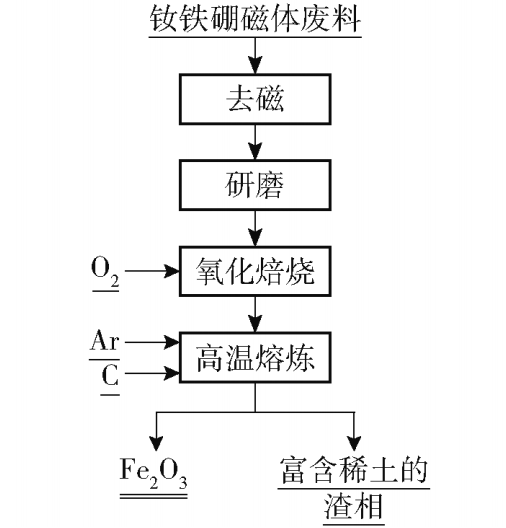

渣金溶分法試驗流程圖
（二）濕法回收工藝
濕法回收是目前應用最廣的方法，主要包括全溶法、鹽酸優溶法、復鹽沉淀法及溶劑萃取法。
全溶法采用鹽酸將廢料完全溶解，再通過氧化、萃取、沉淀等步驟分離稀土。陳錦云等用鹽酸溶解后，以N503除鐵、P507萃取稀土，最終獲得純度大于99%的稀土氧化物。

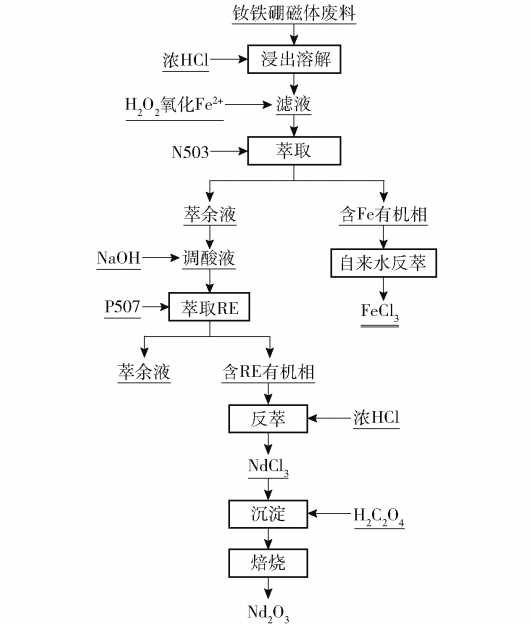

全溶法回收工藝流程圖
鹽酸優溶法通過控制酸度使稀土氧化物優先溶解，顯著降低酸耗。王毅軍等采用該法從釹鐵硼廢料中提取稀土，回收率超95%，純度達99%。

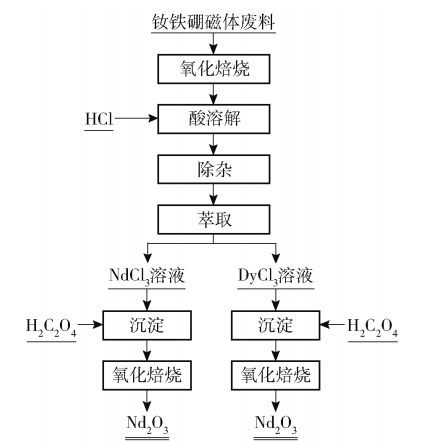

鹽酸優溶法回收工藝流程圖
溶劑萃取法利用有機萃取劑選擇性分離稀土，如D2EHPA、PC88A等。Yoon等采用PC88A萃取劑，成功分離Dy和Nd，產品純度達99%。
（三）新型回收工藝
新型回收技術旨在解決傳統方法的高能耗、高污染問題，包括氫爆法、生物浸出法、電化學法等。
氫爆法（HD）利用釹鐵硼吸氫后晶界斷裂的特性，通過氫化-脫氫制備磁粉。Zhao等通過HD處理廢磁體，獲得各向異性磁粉，矯頑力達原磁體的83%。
生物浸出法利用微生物代謝產物溶解稀土，是一種綠色環保的方法。研究表明，特定菌株對釹的回收效率可達91%，但存在反應慢、回收率低的局限。
電化學法通過控制電位選擇性溶解稀土。Kumari等以枸櫞酸為電解液，電化學溶解廢料，最終獲得純度99.9%的稀土氧化物。
不同回收工藝的比較與環境影響
火法工藝流程短、處理量大，但能耗高，且難以分離單一稀土；濕法工藝回收率高、產品純度高，但耗酸量大，廢水處理成本高；新型工藝如生物浸出、電化學法等雖環保，但多處于實驗室階段，尚未規模化應用。
環境影響方面，傳統回收過程常使用強酸、強堿及高溫處理，產生大量廢液、廢氣，增加環境負擔。因此，開發綠色、低耗的回收工藝至關重要。
釹鐵硼廢料回收是緩解稀土資源短缺、減少環境污染的關鍵途徑。通過技術創新與政策引導，未來釹鐵硼回收產業將朝著綠色化、低成本、短流程、高收率的方向發展，為可持續發展注入新動力。
參考來源：
董靜靜，等：廢棄釹鐵硼磁體稀土元素回收工藝研究現狀及展望
曹江平，等：釹鐵硼廢料中稀土回收工藝研究進展及展望
王厚慶，等：釹鐵硼廢料中稀土回收工藝研究進展及展望
中國粉體網等
（中國粉體網編輯整理/留白）
注：圖片非商業用途，存在侵權請告知刪除！
