中國粉體網訊 燒結釹鐵硼永磁體是當今性能最強的永磁材料，被譽為“磁王”。這種以金屬間化合物Nd2Fe14B為基礎的永磁材料自1982年被發現以來，憑借其極高的磁能積和矯頑力，已成為現代工業不可或缺的功能材料。它不僅推動了電子、通信、醫療等領域的技術進步，更促進了設備向小型化、輕量化、薄型化發展。
牌號分類體系
燒結釹鐵硼的牌號系統科學地反映了其性能特點，主要由主稱代號、數字標號和字母后綴三部分組成。

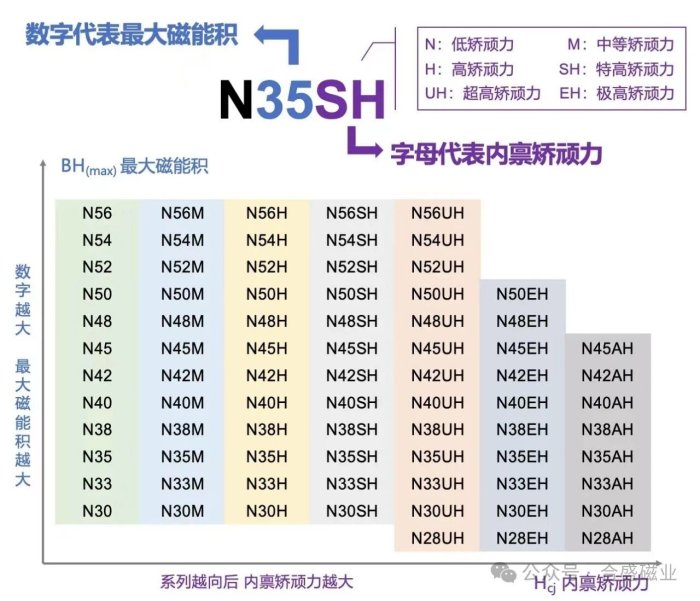

圖源：合盛磁業
主稱代號由釹（Nd）、鐵（Fe）、硼（B）元素的化學符號組成，代表材料的基礎成分。數字部分表示最大磁能積（BH)max的標稱值，數字越大表明磁能積越高，例如N48比N35具有更強的磁能。字母后綴表示內稟矯頑力HcJ的分級，從低到高依次為：N（普通）、M（中等）、H（高）、SH（特高）、UH（超高）、EH（極高）和AH（特高）。
這種系統化的命名方式使工程師能夠快速判斷磁體的基本性能特征。例如，N48SH牌號表示最大磁能積約為48MGOe，具有特高內稟矯頑力的燒結釹鐵硼永磁體。
關鍵性能指標
衡量燒結釹鐵硼性能的主要指標包括四個核心參數，它們共同決定了磁體的適用場景和技術價值。
1. 剩磁（Br）
剩磁是指磁體在外磁場撤除后保留的磁感應強度。它反映了磁體的“含磁量”，直接影響磁力的強弱。在相同尺寸下，高剩磁磁體能產生更強的磁力。例如，N52系列的剩磁可達14,500-14,800高斯，而N35系列為11,700-12,100高斯。
2. 矯頑力（Hcb）與內稟矯頑力（Hcj）
矯頑力是衡量磁體抗退磁能力的關鍵指標。其中內稟矯頑力（Hcj） 尤為重要，它表示使磁體完全退磁所需的反向磁場強度。高內稟矯頑力意味著磁體在高溫、反向磁場等惡劣條件下更能保持性能穩定。H系列磁體的內稟矯頑力不低于1353kA/m，而SH系列則達到1592kA/m以上。
3. 最大磁能積（(BH)max）
最大磁能積是磁體單位體積存儲磁能能力的量度，是綜合評價磁體性能的核心指標。它直接決定了磁體的體積效率，高磁能積使設備小型化成為可能。燒結釹鐵硼的最大磁能積可達鐵氧體的10倍以上，從N35的33-36MGOe到N52的50-53MGOe不等。
4. 居里溫度（Tc）
居里溫度是磁體完全失去磁性的臨界溫度。燒結釹鐵硼的居里溫度通常在320℃-460℃之間，低于鋁鎳鈷（800℃）和鐵氧體（465℃），這是其高溫應用受限的主要原因。

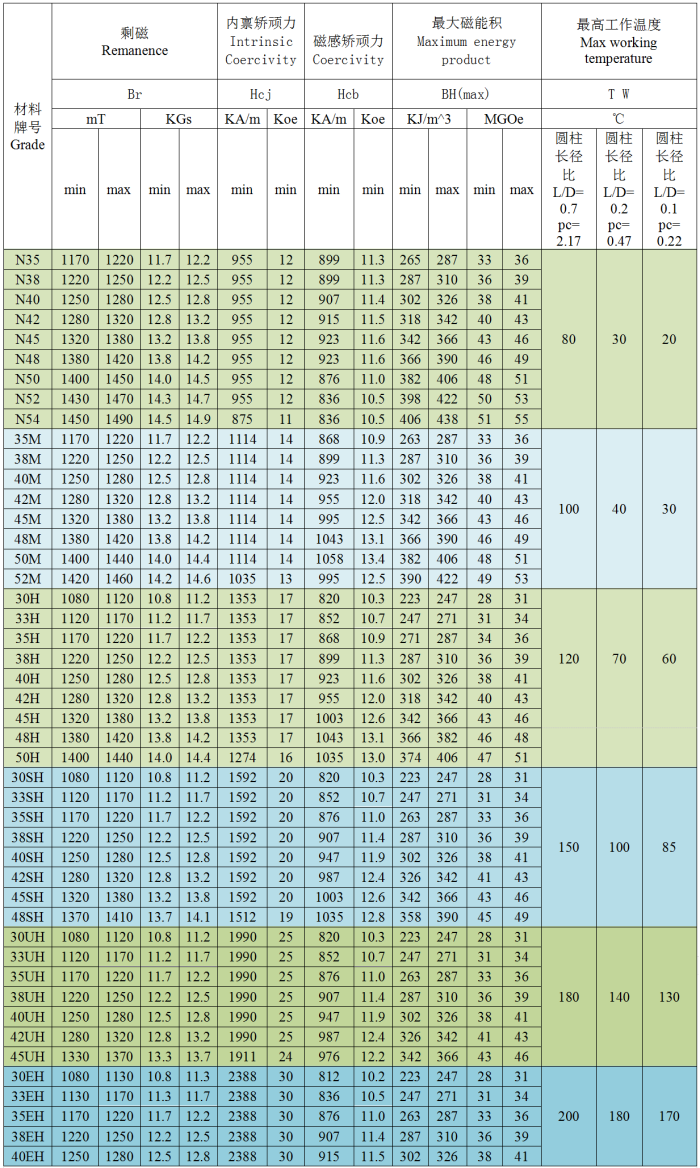

以下表格總結了常見牌號的關鍵性能參數：
制造工藝概述
燒結釹鐵硼采用粉末冶金工藝生產，主要流程包括：
配料與熔煉：按精確配比熔煉合金；
制粉：通過氫碎、氣流磨制成微細粉末；
壓型：在磁場中取向壓制成型；
燒結與熱處理：在真空或惰性氣體保護下燒結致密化，并進行時效處理。
制造過程中的每一個環節都直接影響最終磁體的性能和一致性，需要精確控制。
應用領域
燒結釹鐵硼憑借其卓越磁性能，已滲透到現代科技的各個領域：
電子設備：硬盤驅動器、手機、耳機等微型電機和傳感器
綠色能源：風力發電機、電動汽車驅動電機
醫療設備：磁共振成像系統
工業應用：磁選機、永磁電機、自動化設備
特別是在節能環保領域，燒結釹鐵硼在新能源車、風力發電等領域的應用，使其成為支撐低碳技術發展的關鍵材料之一。
結語
燒結釹鐵硼永磁體作為現代工業的核心功能材料，其牌號體系科學反映了磁體性能特征。從普通N系列到超高矯頑力EH、AH系列，豐富牌號滿足了不同應用場景需求。隨著技術進步和應用拓展，這種“磁王”材料將繼續在技術創新和產業升級中發揮不可替代的作用。
參考來源：
合盛磁業公眾號、金力永磁官網
申立漢：稀土永磁材料國內外標準對比研究
（中國粉體網編輯整理/留白）
注：圖片非商業用途，存在侵權請告知刪除！
