国产乱人伦精品一区二区在线观看,福利视频一区二区,深夜国产福利,伊人网在线播放,欧美色图五月天

UV色漿是有機或者無機顆粒和分散液形成的分散體系，廣泛應用于油墨、涂料，可進行印刷和噴涂，具有較好施工性、高光澤、干燥速度快、低污染、墨層豐滿平整、美觀、流平性佳、附著力優良、柔韌性好、表面耐抗性好、耐劃傷、抗化學性好等特點。UV色漿在紫外光照射下會固化。UV色漿的發展趨勢是使用極細納米顆粒。納米級顆粒UV色漿具有分散性好，光澤度更高，色彩鮮艷，更好的固化性能等特點。

在這篇應用報告中，我們使用丹東百特儀器公司最新推出的BeNano 90 Zeta納米粒度電位儀檢測了分散在乙酸乙酯中的不同顏色的UV色漿的粒徑和Zeta電位信息。

原理和設備

采用丹東百特公司的BeNano 90 Zeta納米粒度電位儀進行測試。儀器使用波長671 nm，功率50 mW激光器作為光源。動態光散射光路收集90°散射光，通過相關計算得到原始相關曲線信號，進而推導出顆粒的布朗運動速度，由斯托克斯愛因斯坦方程得到顆粒的粒徑和粒徑分布信息。

樣品制備和測試條件

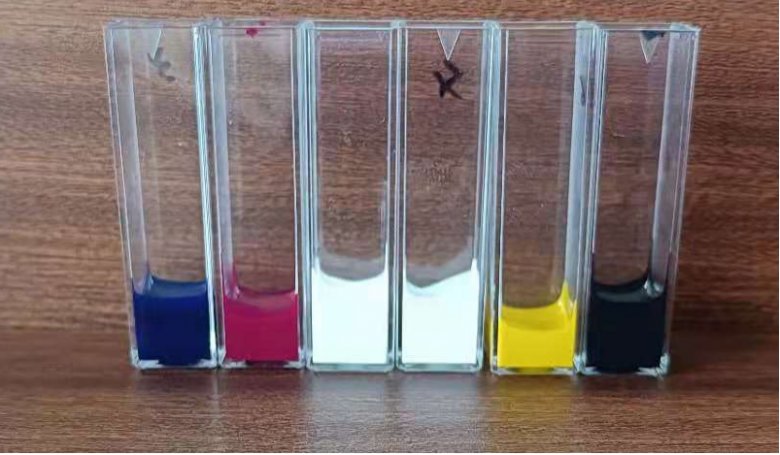

一共檢測了6個納米色漿樣品，顏色分別為紅、藍、黃、黑、白顏色。其中白色色漿有兩個樣品，其中一個為進口白色漿。色漿的原始濃度較高，使用乙酸乙酯（折射率1.37，粘度0.426 cp@25℃）進行分散。稀釋倍數為1000-10000倍直至色漿透明。

通過BeNano 90 Zeta內置的溫度控制系統將測試溫度控制為25℃±0.1℃，樣品注入玻璃粒徑池采用動態光散射進行粒徑池進行粒徑測試。

每一個樣品在放入樣品池后進行至少三次測試，以檢測結果的重復性和得到結果的標準偏差。

測試結果和討論

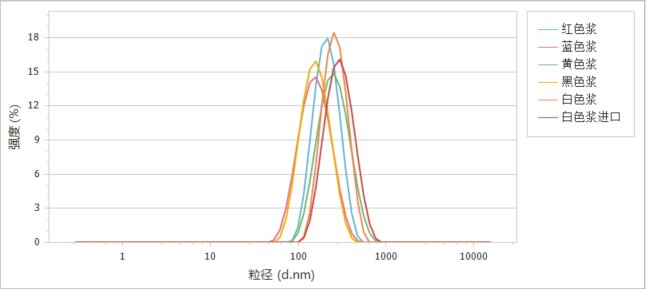

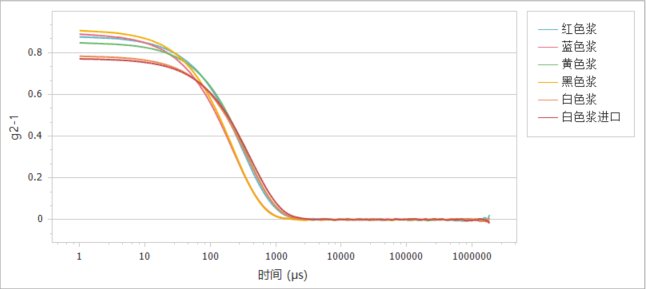

圖1. 動態光散射檢測UV漿料的相關曲線（上）

和粒徑分布（下）

通過使用動態光散射技術，得到了UV漿料的粒徑和粒徑分布。可以看出所有六個樣品的光強分布為一個粒徑峰，沒有團聚物峰。

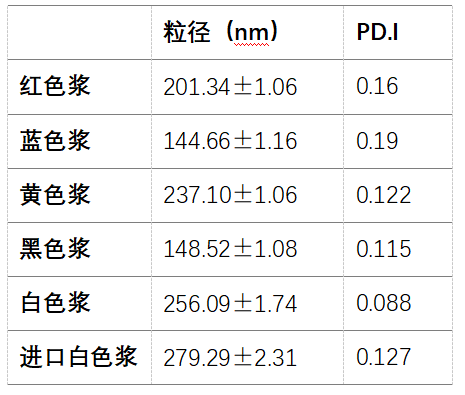

表1. 6次重復性測試粒徑和PDI結果

通過表1中的結果可以看出，所有漿料中的顆粒均為納米級顆粒，不同顏色的漿料的平均粒徑在100 – 300nm范圍內，多次重復性測試的標準偏差均較小，說明樣品分散均勻。PDI值均超過了0.08說明所有漿料樣品中的顆粒粒徑具有一定的分布。可以注意到，白色漿和進口白色漿的平均粒徑非常接近，而且白色漿的PDI甚至小于進口白色漿，說明通過工藝控制國產白色漿從顆粒大小和分布的角度已經達到進口白色漿水平。
