文章摘要

硫化物基固態電解質具有較高的離子電導率、良好的力學性能以及與各種正負極活性材料良好的適配性，在固態鋰電池中受到廣泛的關注和應用。然而，硫化物與微量的水分發生反應，會產生有毒的H2S氣體，同時降低了鋰離子電導率，而這對固態電池至關重要。因此，作者進行了不同溫度下高頻(高達100 MHz)的電化學阻抗譜測量，來分析水分對硫化物基固態電解質的影響。

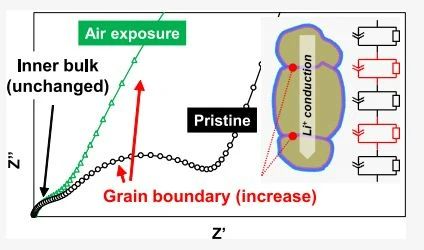

從電化學阻抗譜結果中，作者分別對比了硫化物固態電解質顆粒暴露在潮濕空氣前后，離子穿過顆粒內部和晶界的阻抗。通過分析各溫度下的離子阻抗并計算離子電導的活化能(Arrheniu圖)可以得出，隨溫度增加，固態電解質晶界之間的離子阻抗和活化能也會增加。這表明，在暴露于潮濕空氣的初始階段，固體電解質顆粒之間的鋰離子傳導受到抑制。

樣品制備及測試

采用硫銀鍺礦型硫化物固態電解質Li7-xPS6?xClx (LPSCl, x~1, D50~3.5 μm, Mitsui Mining &Smelting，日本)作為實驗對象。將LPSCl粉末暴露在露點溫度-20°C的空氣中，流速為0.8 L*min-1，持續1小時。暴露前后的分別被命名為Ref.SE和Exposed SE。

使用配備溫度控制模塊(4990EDMS120K, lakesshore 33x, TOYOTech, Japan)的EIS測量系統，可在高頻區域(100MHz)進行EIS測量。測量前需將固態電解質粉末壓制成片，步驟如下：將固態電解質粉末樣品(50mg)放置在內徑7mm的氧化鋯圓筒中，在200MPa的壓強下壓制成片。然后取出測量。EIS測量的頻率范圍為100MHz至20Hz，溫度為180?298 K。歸一化阻抗值Z(單位=[Ω·cm])計算為Z=(Zm×S)/d，其中S為壓片面積(直徑為7 mm)，d為厚度(通常為0.9±0.01 mm)。可采用元能科技自主研發的粉末電阻率&壓實密度儀進行壓片測試，配備自制的密封模具，可原位進行不同壓力下固態電解質的離子電導率測試，最高可達到600MPa。圖1為EIS數據擬合的等效電路圖。

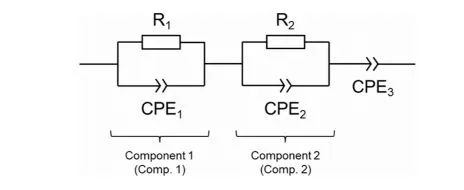

圖1.EIS擬合的等效電路圖

結果分析

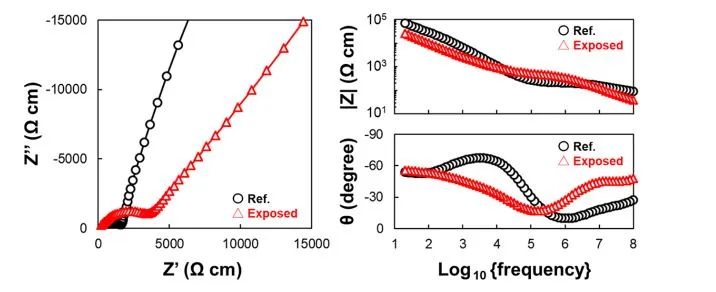

圖2展示了樣品在空氣中暴露前后，298K下測試的EIS數據。Nyquist圖譜中，Exposed SE具有更大的半弧，表明空氣暴露后，樣品的離子電阻增加，通過擬合計算，樣品在空氣中暴露前后的鋰離子電導率分別約為0.70和0.28 mS*cm?1，暴露于空氣后離子電導率僅為暴露前的40%。這與相關文獻中報道的數據接近。然而，在常溫下，Nyquist圖和Bode圖中無法明顯分離材料的體阻抗分量和晶界阻抗分量。這是因為硫化物基固態電解質離子電導率高，即使在100 MHz的高頻下，阻抗絕對值也很小，沒有明顯的區分性。因此，在室溫下無法定量的確定空氣暴露后鋰離子電導率的下降是受到材料的體阻抗還是晶界阻抗的影響。

圖2.空氣暴露前后固態電解質的Nyquist圖和Bode圖

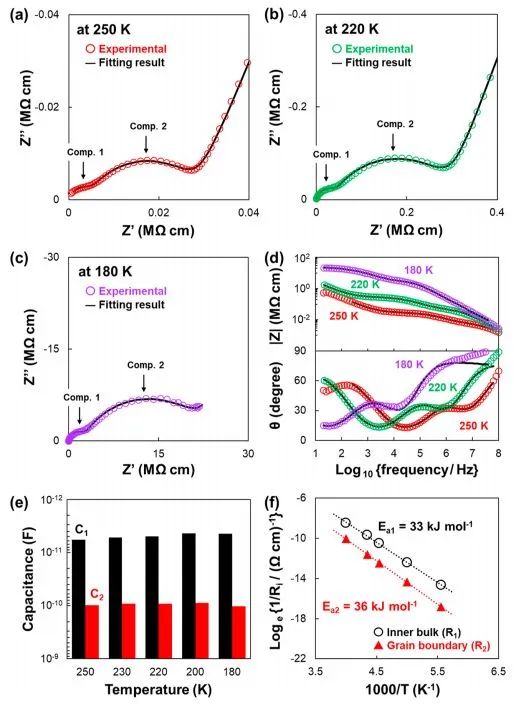

因此，為了更準確的分離材料體阻抗和晶界阻抗分量，作者在較低溫度下對未暴露在空氣中的樣品（Ref.SE）進行EIS測量并計算其離子電導活化能，測試結果如圖3所示。圖3 a-d為空氣暴露前后樣品在180 ~ 250 K下測得的Nyquist和Bode圖。與298 K時的光譜(圖2)相比，Nyquist圖中可以明顯看到以兩個半弧形式存在的不同組元的贗電容分量。圖3e匯總了根據等效電路擬合計算出的每個溫度下的電容C1和C2，可以看出，在每個測量溫度下，C1和C2的值均為~10?12和~ 10?11F，這與相關的文獻結果相一致；即兩個R-CPE平行分量R1-CPE1和R2-CPE2分別歸屬于材料體阻抗和晶界阻抗。

圖3f根據不同溫度下的離子電導分量做成阿倫尼烏斯（Arrhenius）圖。線性擬合得到的材料體離子電導活化能Ea1和晶界離子電導活化能Ea2分別為33和36 kJ*mol?1。其中，固態電解質界面對應的晶界的離子電導活化能略高，這是因為即使未暴露在空氣中，顆粒表面存在極少量如碳酸鹽或吸附水的物質，對其離子傳輸有一定影響。

圖3.未暴露在空氣中的樣品（Ref.SE）的EIS測試結果和阿倫尼烏斯圖

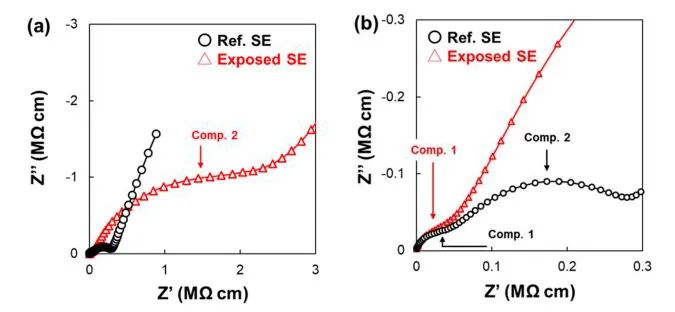

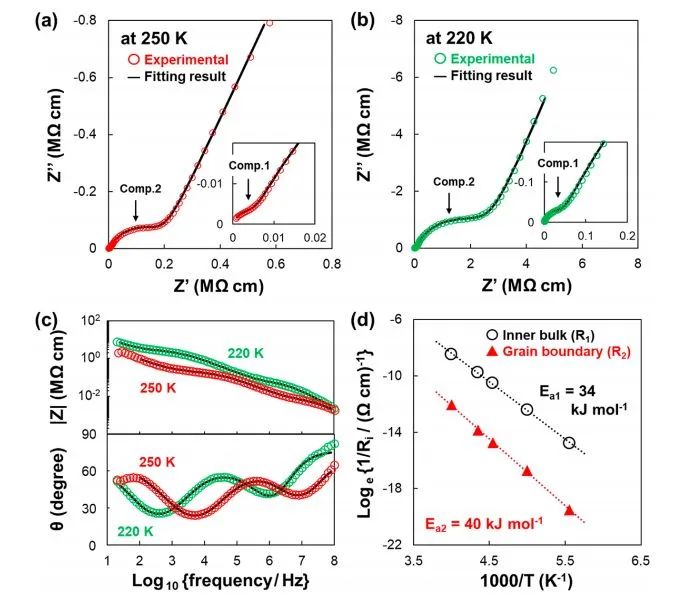

對暴露在空氣中的樣品（Exposed SE）也進行類似的測試；結果如圖4所示。在低頻區可以觀察到與晶界對應的R2阻抗分量明顯增加，表明空氣暴露后，顆粒之間界面阻抗增加。此外，對應晶界分量的離子電導活化能Ea2也有所增加。同時，即使暴露在空氣中，顆粒體阻抗R1分量和活化能Ea1也沒有明顯變化。如圖5，將220K下暴露在空氣前后的EIS數據圖進行組合可清楚地顯示阻抗分量1(內部體積)變化不大，而分量2(晶界)顯著增加。

圖4.暴露在空氣中的樣品（Exposed SE）的EIS測試結果和阿倫尼烏斯圖

綜上所述，固態電解質內部體阻抗幾乎不受空氣中水分含量的影響；這與作者之前進行的XRD測試結果一致，在暴露在空氣中的早期階段，固態電解質顆粒內部體積區域沒有變化，該研究還展示了離子電導率的降低我們的多面表面分析研究先前證實，暴露在微量的潮濕空氣中會導致各類分解產物，如磷酸鹽(P?O鍵)，硫酸鹽(S?O鍵)，碳酸鹽(CO32?)，硫醇(-SH基團)，以及固態電解質顆粒表面的水合物。由于前三種化合物的離子電導率明顯低于硫銀鍺礦型，這些相會抑制晶界處的離子電導率，因此顆粒表面產生的分解產物被認為是晶界阻抗增大的原因之一。相關研究中觀察到的晶界阻抗分量的增加對應于固態電解質顆粒表面的水解和水化。降解反應從顆粒表面開始，并可能根據空氣暴露條件而擴散。結合圖2和圖5的結果，在空氣暴露后，最低頻率區域的CPE3分量的圖譜形狀呈現出相對平緩的斜率。該現象可歸因于固態電解質/不銹鋼電極界面的電化學非均質性。

圖5.220K下樣品在空氣中暴露前后的Nyquist圖以及高頻區放大圖

晶界阻抗增加的另一個可能原因是固態電解質在進一步水解過程中與納米晶形成了新的晶界。然而，僅通過EIS測試，很難將納米晶阻抗與表面水解帶來的阻抗分離。盡管存在這些限制，高達100 MHz的高頻EIS阻抗譜測量依然有助于識別優于樣品暴露于空氣中而導致離子電導率下降的位置，這種測量方法是分析材料改性對硫化物基固態電解質的影響和優化全固態電池的制造工藝的有力工具。

總結

采用高頻(100 MHz)EIS測量系統分析了硫銀鍺礦型硫化物基固態電解質粉末在露點-20℃空氣中暴露1 h。該測量系統能夠將阻抗分量有效分離為內部體阻抗和晶界阻抗，這是傳統量程測量方法難以分析的。EIS結果分析表明，樣品暴露在空氣中后，晶界產生的阻抗和活化能顯著增加。相比之下，固態電解質顆粒內部體積的阻抗分量幾乎沒有變化。這種特定區域阻抗的增加可能與硫化物基固態電解質顆粒的局部水解和表面與水反應相對應，而內部體積區域沒有發生相應的反應。因此，作者成功地證明了使用頻率高達100 MHz的EIS測量系統，即使在微量水含量的空氣中暴露，也能確定硫化物基固態電解質粉末離子電導率的變化發生的區域。

參考文獻

Morino Y, Sano H, Kawaguchi S, et al. High-Frequency Impedance Spectroscopic Analysis of Argyrodite-Type Sulfide-Based Solid Electrolyte upon Air Exposure[J]. The Journal of Physical Chemistry C, 2023, 127(37): 18678-18683.

IEST元能科技相關測試設備推薦

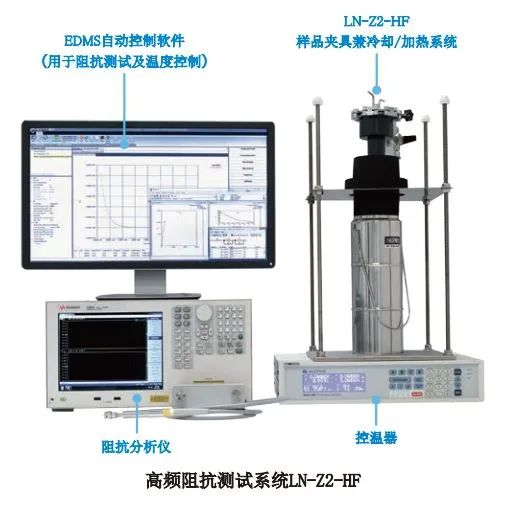

元能科技提供的超高頻阻抗測試系統可以在 90K（-183℃）～873K（600℃）的寬廣溫度范圍內實現高達 100MHz 的阻抗測試，通過本系統可以分離固態電解質等材料的粒子，粒界的阻抗值并進行獨立的特性評價，同時可計算離子阻抗活化能。

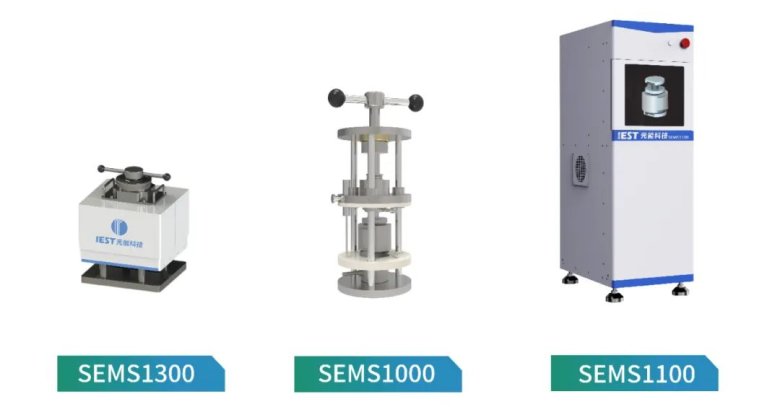

元能科技首創專用于固態電解質樣品的多功能測試系統（SEMS），集壓片、測試、計算于一體的固態電解質電化學性能的全自動測量設備。系統采用一體化設計，包含加壓模塊、電化學測試模塊、致密度測量模塊、陶瓷片壓制和夾持模塊等，適用于各類氧化物、硫化物、聚合物等電解質的原位測試。
